Détails sur le produit:
|
| Matériel: | Quart | Modèle: | SDE7 » |
|---|---|---|---|
| Rapport de vitesse: | 57:1 | Couple de sortie évaluée: | 2000 nanomètres |
| Tenir le couple: | 13500 nanomètre | Inclinaison du couple: | 13200 nanomètre |
| Efficacité: | 40% | Couleur standard: | RAL 9006 |
| Mettre en évidence: | worm gear slew drive,slewing ring gear |
||

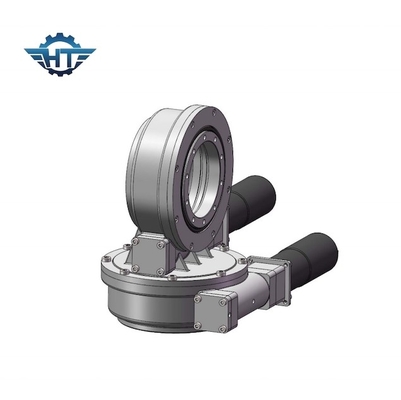

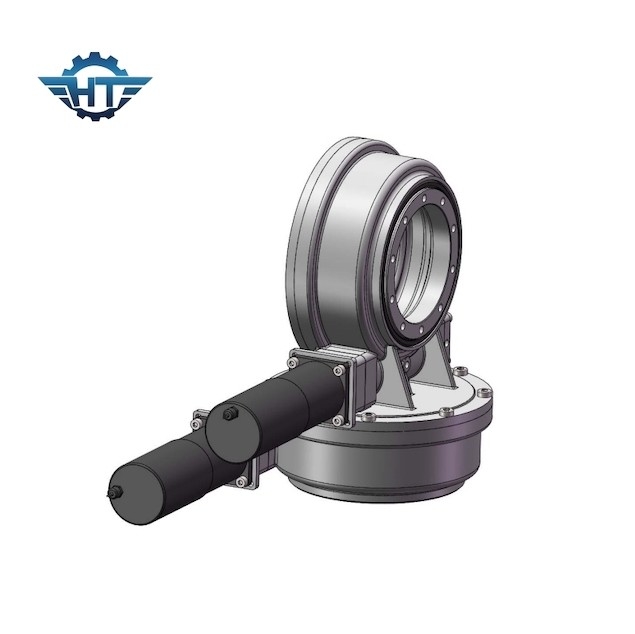

La double boîte de vitesse d'entraînement de groupe de l'axe IP66, individu lubrifient pour le cheminement de Sun
Description
Le système solaire de traqueur incluent le système de piste solaire d'axe simple et de double axe. Le système de piste solaire d'axe simple inclure le système de piste simple incliné et plat.
Pour un système de piste solaire de double axe, basé sur la structure de parenthèse de differenct, trois types de solutions d'entraînements de groupe ont pu être appliqués :
1. employez deux (type de Se) commandes simples horizontales de groupe d'axe.
2. employez un un horizontal (type de Se) et un vertical différent (type de la CE).
3. employez une double commande de groupe d'axe. (Type de SDE)
Toutes ces solutions peuvent réaliser dépister le soleil verticalement et horizontalement, qui signifie dépister le soleil tout le temps avec la lumière du soleil directe.
Paramètres de clavette d'entraînement du pivotement SDE7
| Nom de produit | SDE7 a massacré des commandes |
| Couple de sortie | 980 N.m ; 723 ft.lbs |
| Max Output Torque | 1938 N.m ; 1429 ft.lbs |
| Inclinaison du couple de moment | 7000 N.m ; 5163 ft.lbs |
| Tenir le couple | 13200 N.m ; 9736 ft.lbs |
| Estimation axiale statique | kN 133,20 ; 29943 livres |
| Estimation radiale statique | kN 53 ; 11977 livres |
| Estimation axiale dynamique | kN 31,90 ; 7171 livres |
| Estimation radiale dynamique | kN 27,91 ; 6274 livres |
| Solutions de rechange de moteur | Moteur de 12/24/48 volts continu ; Moteur pas à pas ; Moteur sans brosse |
| Style de produits | Double axe ; CPV/HCPV ; Plat solaire ; Tour solaire |
| Caractéristique d'application | Système de piste solaire, Machiner industriel |
| Place recommandée de panneau | 30 mètres carrés |
Paramètres de Slewing Drive Performance de modèle de SDE
| Modèle Performance Parameters de SDE | ||||||||||||
| Modèle | Couple de sortie évaluée (N.m) |
Inclinaison du couple (kN.m) |
Tenant le couple (kN.m) | Charge axiale (kN) | Charge radiale (kN) | Rapport | Efficacité |
Précision (degré) |
IP |
TEP fonctionnante (℃) |
À verrouillage automatique | Poids (kilogrammes) |
| 3" | 600 | 1,5 | 5,8 | 10 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 25kg |
| 5" | 800 | 6 | 9,2 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 34kg |
| 7" | 2000 | 7,5 | 13,2 | 34 | 58 | 57:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 56kg |
| 9" | 4300 | 16 | 27,2 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 92kg |
| 12" | 5800 | 25 | 41 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 160kg |
| 14" | 6750 | 48 | 45 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 224kg |
| 17" | 9460 | 67 | 54 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 320kg |
| 21" | 16000 | 89 | 65 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 492kg |
| 25" | 21450 | 112 | 89 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 705kg |
Applicatons
Pour l'énergie solaire : Elle est conçue dans un système de piste solaire pour augmenter l'efficacité de la production d'électricité. Utilisation industrielle : Principalement conduisaient deux objets qui tournent relativement à l'un l'autre à 360°.
