Détails sur le produit:
|
| Modèle: | Série du VE | Rapport de vitesse: | 31:1~150:1 |
|---|---|---|---|
| Application: | Énergie renouvelable solaire | Lieu d'origine: | Changzhou, Chine |
| Moteur: | Moteur électrique/moteur hydraulique/moteur servo | Certificat: | ISO9001, CE |
| installation: | Verticale | Entretien: | libre |
| Couleur: | Comme en a été faite la demande | Contrecoup: | moins de 0,1 degrés |
| Mettre en évidence: | worm gear slewing ring,worm gear motor |
||

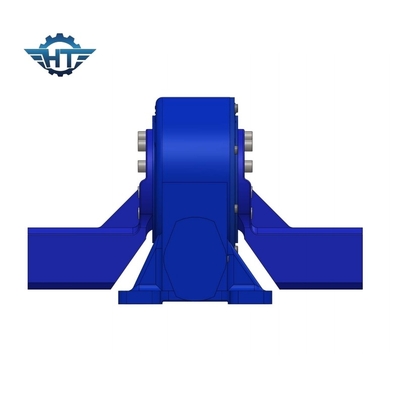

L'engrenage à vis sans fin simple monté par verticale d'axe a massacré la commande pour l'énergie renouvelable solaire
Description d'entraînement de groupe d'engrenage à vis sans fin
Nos commandes de pivotement viennent dans un grand choix de tailles modèles de 1 pouce à 25 pouces, gammes de performances de 0,3 au kNm 21. Nous avons également des commandes de pivotement de contrecoup différent. Les commandes sont bien adaptées pour les applications qui exigent la participation de charge et le couple de rotation du même réducteur de transmission. Elles peuvent également être faites avec de doubles haches de rotation, (les haches de rotation en même temps) ou avec de doubles commandes sur le même axe, (deux fils de ver conduisant la même vitesse d'anneau à un axe), et peuvent être montées verticalement, horizontalement ou chacun des deux.
Modèle Performance Parameters du VE
| Modèle Performance Parameters du VE | ||||||||||||
| Modèle | Couple de sortie évaluée (N.m) | Tenant le couple (kN.m) | Inclinant le couple (kN.m) | Charge axiale (kN) | Charge radiale (kN) | Rapport | Efficacité |
Précision (Degré) |
IP | TEP fonctionnante (℃) | À verrouillage automatique | Poids (kilogrammes) |
| 3" | 806 | 9 | 5 | 22 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 12kg |
| 5" | 962 | 30 | 6 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 18kg |
| 7" | 7344 | 60 | 10 | 34 | 58 | 51:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 32kg |
| 8" | 8000 | 70 | 14 | 50 | 80 | 50:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 28kg |
| 9" | 8784 | 80 | 16 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 52kg |
| 12" | 11232 | 100 | 25 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 65kg |
| 14" | 12240 | 120 | 48 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 88 kilogrammes |
| 17" | 14688 | 136 | 67 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 135 kilogrammes |
| 21" | 18000 | 140 | 89 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 192 kilogrammes |
| 25" | 21600 | 150 | 112 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 251 kilogrammes |
Applications
Le réducteur de pivotement d'entraînement peut être employé dans les occasions exigeant la pleine rotation de cercle et les conditions à vitesse réduite. Quand il est nécessaire de réaliser un plus grand transport d'énergie de couple, transmission de mouvement de plus haute précision, ou choisissez un mécanisme avec une constitution compacte et des conditions plus élevées d'intégration, la commande de pivotement est une bonne solution.
