Détails sur le produit:
|
| Modèle: | VE7 | Rapport de vitesse: | 57:1 |
|---|---|---|---|
| Application: | Centrales concentrées | Lieu d'origine: | Changzhou, Chine |
| Conducteur: | Motoréducteur planétaire 12/24 VDC | Certificat: | ISO9001, CE |
| installation: | Verticale | Entretien: | libre |
| Couleur: | Comme en a été faite la demande | Contrecoup: | moins de 0,1 degrés |
| Mettre en évidence: | worm drive gearbox,worm gear motor |
||

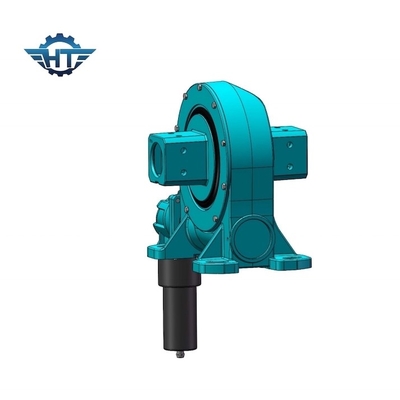

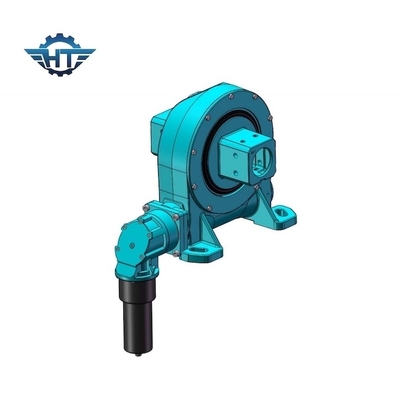

L'engrenage à vis sans fin simple vertical d'axe de 7 pouces a massacré la commande pour des stations de picovolte et des centrales concentrées
Description simple d'engrenage à vis sans fin d'axe
Fonction
Les commandes de pivotement fonctionnent avec la technologie standard de ver, en laquelle le ver sur l'axe horizontal agit en tant que conducteur pour la vitesse, généralement l'axe est conduites par le moteur électrique de vitesse.
Rapport de vitesse
La rotation du ver horizontal tourne une vitesse au sujet d'une perpendiculaire d'axe à l'axe de vis. Cette combinaison réduit la vitesse du membre conduit et multiplie également son couple ; l'augmentant proportionnellement comme diminutions de vitesse. Le rapport de vitesse des axes dépend de la relation du nombre de fils du ver au nombre de dents dans la roue ou la vitesse de ver.
Ver de sablier
Nos commandes de pivotement emploient la technologie de ver de sablier, dans laquelle le ver est formé pour engager plus de dents dans la vitesse. Résultats accrus de cet engagement de dent dans une plus grandes force, efficacité et longévité.
Modèle Performance Parameters du VE
| Modèle Performance Parameters du VE | ||||||||||||
| Modèle | Couple de sortie évaluée (N.m) | Tenant le couple (kN.m) | Inclinant le couple (kN.m) | Charge axiale (kN) | Charge radiale (kN) | Rapport | Efficacité |
Précision (Degré) |
IP | TEP fonctionnante (℃) | À verrouillage automatique | Poids (kilogrammes) |
| 3" | 806 | 9 | 5 | 22 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 12kg |
| 5" | 962 | 30 | 6 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 18kg |
| 7" | 7344 | 60 | 10 | 34 | 58 | 51:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 32kg |
| 8" | 8000 | 70 | 14 | 50 | 80 | 50:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 28kg |
| 9" | 8784 | 80 | 16 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 52kg |
| 12" | 11232 | 100 | 25 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 65kg |
| 14" | 12240 | 120 | 48 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 88 kilogrammes |
| 17" | 14688 | 136 | 67 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 135 kilogrammes |
| 21" | 18000 | 140 | 89 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 192 kilogrammes |
| 25" | 21600 | 150 | 112 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 251 kilogrammes |
Paramètres
| Modèle : | VE7 | Point d'origine | Changzhou, Chine |
| Marque | HANGTUO | Type | Inclus |
| Matériel | 42CrMo, 50Mn | Couple de sortie | 1750 N.m |
| Inclinaison du couple de moment | 5 K N.m | Tenir le couple | 9,2 K N.m |
| Estimation axiale statique | 34 KN | Estimation radiale statique | 58 KN |
| Estimation axiale dynamique | 17 KN | Estimation radiale dynamique | 38 KN |
| Rapport de vitesse | 57:1 | Efficacité | 40% |
Applications
traqueurs solaires, turbines de vent, plats de satellite et de radar, grues de camion, ascenseurs d'homme, équipement de service, attachements hydrauliques d'équipement, équipement d'outil d'huile, manipulateurs de pneu, bêcheur s, et ascenseurs des véhicules à moteur.
