Détails sur le produit:
|
| Type: | commande d'engrenage à vis sans fin | Matériaux: | 42CrMo, 50Mn |
|---|---|---|---|
| Application: | Système de piste solaire | Garantie: | 10 ans |
| Couleur: | comme demande | Code de HS: | 8483409090 |
| MOTEUR: | C.C 24V | Caractéristique: | Longue vie |
| Mettre en évidence: | commande simple de pivotement d'axe de 5In,Commande de pivotement pour le traqueur solaire 50Mn,commande hydraulique du ver 50Mn |
||

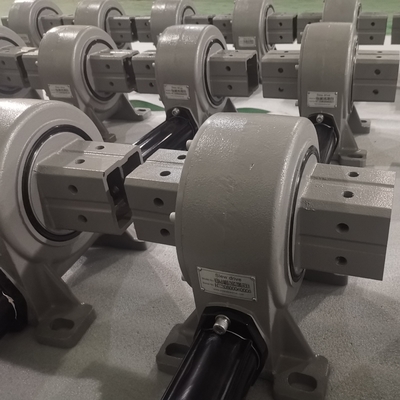

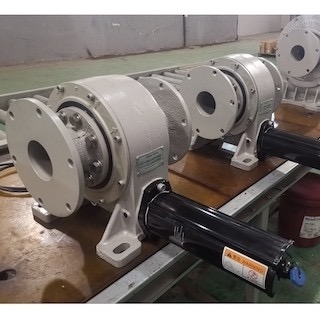

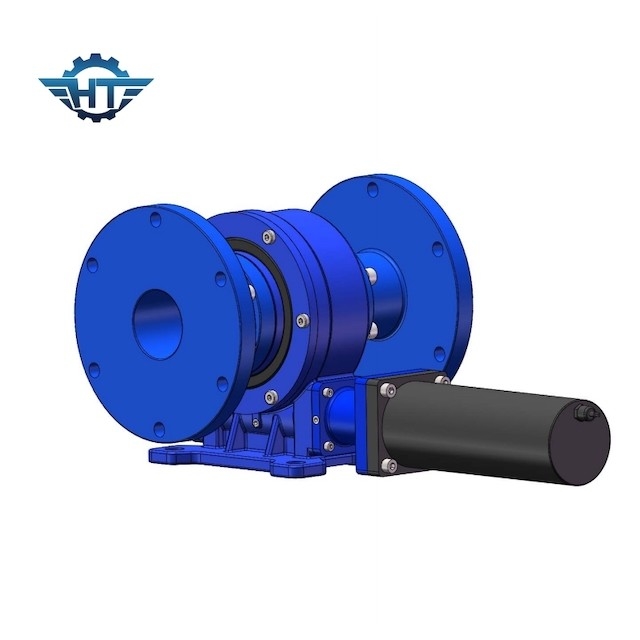

L'axe VE5 simple a massacré la commande avec envelopper l'engrenage à vis sans fin pour le système de piste solaire
Description d'entraînement de groupe de ver d'enveloppe
Enveloppant des commandes de groupe de ver sont conçus dans la rotation photovoltaïque solaire de panneau et améliorent l'efficacité de production d'électricité. Elles peuvent être appliquées dans les solutions de cheminement solaires d'axe traqueur-simple de picovolte et de double axe, le concentrateur solaire, le plat solaire, le CPV (Photovoltaics concentré), le CSP (énergie solaire concentrée), la cuvette parabolique solaire etc.
Modèle Performance Parameters du VE
| Modèle Performance Parameters du VE | ||||||||||||
| Modèle | Couple de sortie évaluée (N.m) | Tenant le couple (kN.m) | Inclinant le couple (kN.m) | Charge axiale (kN) | Charge radiale (kN) | Rapport | Efficacité |
Précision (Degré) |
IP | TEP fonctionnante (℃) | À verrouillage automatique | Poids (kilogrammes) |
| 3" | 806 | 9 | 5 | 22 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 12kg |
| 5" | 962 | 30 | 6 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 18kg |
| 7" | 7344 | 60 | 10 | 34 | 58 | 51:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 32kg |
| 8" | 8000 | 70 | 14 | 50 | 80 | 50:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 28kg |
| 9" | 8784 | 80 | 16 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 52kg |
| 12" | 11232 | 100 | 25 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 65kg |
| 14" | 12240 | 120 | 48 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 88 kilogrammes |
| 17" | 14688 | 136 | 67 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 135 kilogrammes |
| 21" | 18000 | 140 | 89 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 192 kilogrammes |
| 25" | 21600 | 150 | 112 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 251 kilogrammes |
Caractéristiques
1. Rotation 360 degrés
2. Connexion d'un moteur d'entraînement de la gauche ou du côté droit
3. Pendant l'installation, il n'est pas nécessaire d'ajuster le dégagement de adaptation ; ceci est déjà placé par le producteur avant usine
4. La graisse avait été remplie avant usine
4. Installation simple et bas entretien
5. Utilisation rationnelle de l'espace
6. La vitesse est à verrouillage automatique ; donc un frein n'est pas nécessaire
7. Méthode facile et fluidee de commencer et de s'arrêter
8. Couple backholding élevé, approprié à l'installation verticale
Applications
Il y a beaucoup d'applications où une commande rotatoire peut être employée, primaires parce qu'elle est bien adaptée pour les applications qui exigent de la charge de maintenir la puissance et le couple de rotation.
Les applications typiques d'entraînement d'oscillation incluent, mais ne sont pas limitées à :
traqueur 1.Solar
turbines 2.Wind
ascenseur 3.Men's
machines 4.Hydraulic
5.Telehandler
6.Excavator
7.Lift
8.Cranes
équipement 9.Drilling
équipement 10.Military
