Détails sur le produit:
|
| Matériel: | 50Mn, 42CrMo | Modèle: | SDE7 » |
|---|---|---|---|
| Rapport de vitesse: | 57:1 | Couple de sortie évaluée: | 2000 nanomètres |
| Tenir le couple: | 13500 nanomètre | Inclinaison du couple: | 13200 nanomètre |
| Efficacité: | 40% | Couleur standard: | RAL 9006 |
| Mettre en évidence: | worm gear slew drive,slewing ring gear |
||

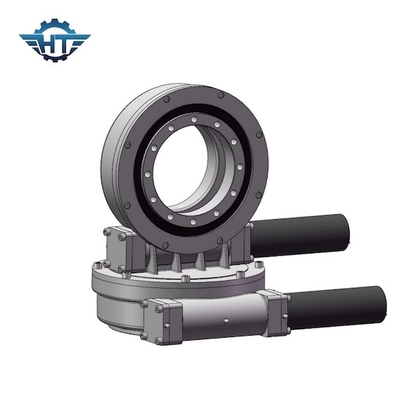

Le rapport élevé SDE7 de transmission a massacré la commande avec l'individu fermant à clef la vitesse pour des traqueurs de la chaleur solaire
Description d'entraînement du groupe SDE7
Aux usines de CSP, particulièrement les usines de la tour CSP, la commande de pivotement est le composant de noyau du système de piste, conduisant les mouvements d'azimut et de lancement des héliostats pour réaliser la concentration efficace du gisement de miroir, améliorer le taux d'utilisation d'énergie de la lumière, et assure la station de CSP. de la production d'électricité.
Les doubles commandes de pivotement d'axe sont parfaites pour les situations qui doivent tourner verticalement et horizontalement. Les applications typiques incluent les plats solaires de traqueurs, de satellite et de radar de double axe, les machines qui ont besoin déplacer 360 degrés aux deux directions.
Changzhou Hangtuo Cie. mécanique, Ltd est un fabricant professionnel et l'exportateur de l'incidence de pivotement/l'anneau de pivotement/cercle de groupe, pivotant les commandes/a massacré la commande, qui sont principalement appliquées dans les machines gauches, les machines d'extraction, les machines de soudure, les véhicules de construction, les systèmes de piste solaires modulaires d'axe de véhicules, simple ou double, et les petits systèmes d'énergie éolienne, satellite, antenne etc.
Paramètres de Slewing Drive Performance de modèle de SDE
| Modèle Performance Parameters de SDE | ||||||||||||
| Modèle | Couple de sortie évaluée (N.m) |
Inclinaison du couple (kN.m) |
Tenant le couple (kN.m) | Charge axiale (kN) | Charge radiale (kN) | Rapport | Efficacité |
Précision (degré) |
IP |
TEP fonctionnante (℃) |
À verrouillage automatique | Poids (kilogrammes) |
| 3" | 600 | 1,5 | 5,8 | 10 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 25kg |
| 5" | 800 | 6 | 9,2 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 34kg |
| 7" | 2000 | 7,5 | 13,2 | 34 | 58 | 57:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 56kg |
| 9" | 4300 | 16 | 27,2 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 92kg |
| 12" | 5800 | 25 | 41 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 160kg |
| 14" | 6750 | 48 | 45 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 224kg |
| 17" | 9460 | 67 | 54 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 320kg |
| 21" | 16000 | 89 | 65 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 492kg |
| 25" | 21450 | 112 | 89 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 705kg |
Caractéristiques
1. Couple backholding élevé pour améliorer la sécurité solaire du système de piste
2. enveloppement de l'intérieur d'entraînement de ver
3. contact dentaire multi pour assurer la charge élevée
4. fonction à verrouillage automatique
Services adaptés aux besoins du client
1. Conception spéciale basée sur différents applications et projets
2. des types différents de moteurs ont pu être assortis, comme les moteurs hydrauliques, les moteurs pas à pas, les moteurs électriques etc.
3. les couleurs différentes sont disponibles basées sur le code de RAL ; notre couleur standard est RAL 9006.
