Détails sur le produit:
|
| Modèle: | 9 pouces verticaux | Rapport de vitesse: | 61:1 |
|---|---|---|---|
| Application: | Système de piste solaire | Lieu d'origine: | Changzhou, Chine |
| Moteur: | 24VDC | Certificat: | ISO9001, CE |
| installation: | Verticale | Entretien: | 1 an |
| Couleur: | Comme en a été faite la demande | ||
| Mettre en évidence: | worm gear slewing ring,worm gear motor |
||

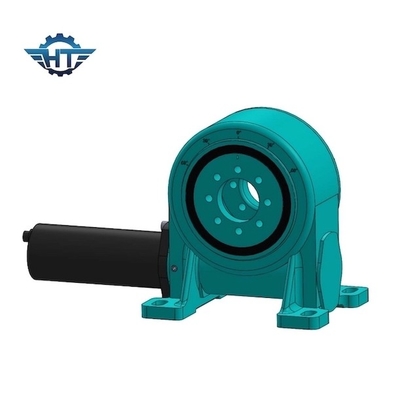

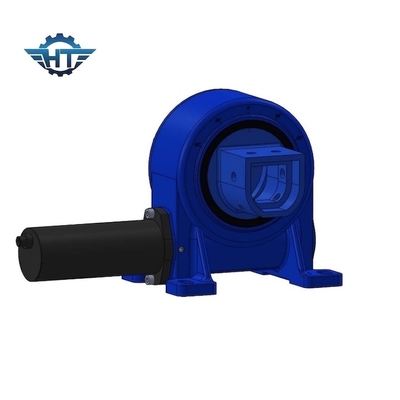

L'engrenage à vis sans fin inclus du logement IP66 a massacré la commande avec des moteurs de C.C 24V pour le système de piste solaire
Description d'entraînement de groupe d'engrenage à vis sans fin
La commande de pivotement d'engrenage à vis sans fin est une nouvelle série de produit de pivotement, également appelée en tant que réducteur de pivotement. Elle se compose de ver, de vitesse, de logement, d'adaptateur de moteur, de monture et d'autres composants. Par l'adoption pour envelopper le ver en tant que son composant de noyau, les commandes de pivotement ont la force axiale élevée, force radiale et d'inclinaison simultanément et un meilleur contrecoup moment également. Rivalisant avec la commande normale de pivotement, la commande de pivotement d'engrenage à vis sans fin ont les avantages d'une meilleure représentation protectrice, d'un grand couple de transmission, d'une meilleure résistance à l'impact et d'une longue vie active.
Le pivotement d'engrenage à vis sans fin est largement appliqué dans les parties relativement rotatoires des machines et du champ à énergie solaire telles que le système de piste solaire, châssis rotatoire des machines fonctionnantes aériennes, grue de camion, perceuse de roche, foreuse, saisissant la machine en bois, machine de bâti de code.
Modèle Performance Parameters du VE
| Modèle Performance Parameters du VE | ||||||||||||
| Modèle | Couple de sortie évaluée (N.m) | Tenant le couple (kN.m) | Inclinant le couple (kN.m) | Charge axiale (kN) | Charge radiale (kN) | Rapport | Efficacité |
Précision (Degré) |
IP | TEP fonctionnante (℃) | À verrouillage automatique | Poids (kilogrammes) |
| 3" | 806 | 9 | 5 | 22 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 12kg |
| 5" | 962 | 30 | 6 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 18kg |
| 7" | 7344 | 60 | 10 | 34 | 58 | 51:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 32kg |
| 8" | 8000 | 70 | 14 | 50 | 80 | 50:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 28kg |
| 9" | 8784 | 80 | 16 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 52kg |
| 12" | 11232 | 100 | 25 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 65kg |
| 14" | 12240 | 120 | 48 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 88 kilogrammes |
| 17" | 14688 | 136 | 67 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 135 kilogrammes |
| 21" | 18000 | 140 | 89 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 192 kilogrammes |
| 25" | 21600 | 150 | 112 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 251 kilogrammes |
Avantages
1. Conçu pour la longue durée et approprié au travail en états durs d'environnement.
2. Adopt envelopper le ver
3. Diverses tailles disponibles, y compris adapté aux besoins du client.
4. Facile à l'installation et à la garantie de produit.
5. Support technique de vie entière
