Détails sur le produit:
|
| Modèle: | 7 pouces | Rapport de vitesse: | 57:1 |
|---|---|---|---|
| Application: | Système de piste de Sun | Conducteur: | Moteur 220VAC/380VAC/24VDC |
| Garantie: | 5~10 ans | Certificat: | ISO9001, CE |
| installation: | Verticale | Ver: | Ver d'enveloppe |
| Mettre en évidence: | worm drive gearbox,worm gear slewing ring |
||

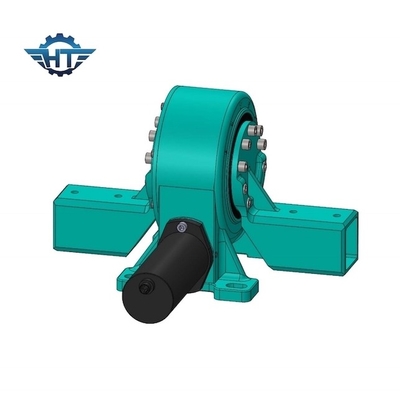

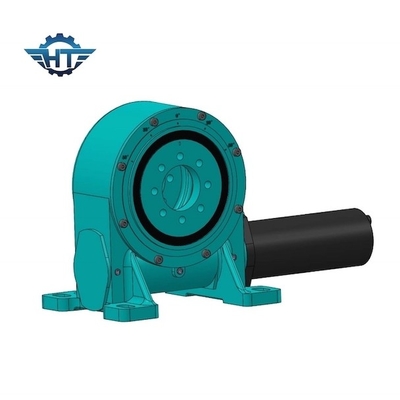

Commande simple de pivotement d'axe de couple élevé avec le moteur électrique pour le système de piste de Sun
Description simple d'entraînement de pivotement d'axe
Le Se a enfermé des commandes de pivotement sont maintenant le type le plus populaire sur le marché qui peut aider à actionner le mouvement dans les machines telles que des turbines de vent, équipement militaire, le bêcheur s et également dans l'énergie propre telle que les traqueurs solaires, centrales solaire concertrated, dans l'addtion, pourraient être également de s'appliquer dans d'autres secteurs tels que le matériel médical, la sylviculture, la gestion des déchets et les positionneurs industriels. Le logement encapsule entièrement tous les composants d'entraînement tels que le double gearset de ver d'enveloppement, l'embrayage planétaire, et l'incidence de plaque tournante de sorte qu'ils aient la protection totale contre les éléments. La commande incluse est également avantageuse si vous montez à l'intérieur pour pour ne pas voir que les parties dans le motionto évitent de blesser pour situer des travailleurs.
Les commandes de pivotement de Se sont idéales pour les travaux qui exigent charge-se tenir et couple de rotation de la même boîte de vitesse. Le plein-inclus vient avec la technologie brevetée de ver du sablier de Hangtuo, ou les commandes de cône et les doubles gearsets de ver d'enveloppement si nécessaire, pour charge-se tenir et efficacité maximum. Chaque taille est rigoureusement examinée pour la représentation fiable les types gamme de 1 pouce à 25 pouces qui produisant 1.8kNm à 89kNm de tenir le couple, le 0.3Nm à 21kNm de couple de sortie, 1 kNm au kNm 346 de retourner la capacité de charge de moment, et les rapports de réduction de boîte de vitesse du 31:1 jusqu'à 150 : 1.
Modèle Performance Parameters du VE
| Modèle Performance Parameters du VE | ||||||||||||
| Modèle | Couple de sortie évaluée (N.m) | Tenant le couple (kN.m) | Inclinant le couple (kN.m) | Charge axiale (kN) | Charge radiale (kN) | Rapport | Efficacité |
Précision (Degré) |
IP | TEP fonctionnante (℃) | À verrouillage automatique | Poids (kilogrammes) |
| 3" | 806 | 9 | 5 | 22 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 12kg |
| 5" | 962 | 30 | 6 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 18kg |
| 7" | 7344 | 60 | 10 | 34 | 58 | 51:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 32kg |
| 8" | 8000 | 70 | 14 | 50 | 80 | 50:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 28kg |
| 9" | 8784 | 80 | 16 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 52kg |
| 12" | 11232 | 100 | 25 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 65kg |
| 14" | 12240 | 120 | 48 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 88 kilogrammes |
| 17" | 14688 | 136 | 67 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 135 kilogrammes |
| 21" | 18000 | 140 | 89 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 192 kilogrammes |
| 25" | 21600 | 150 | 112 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 251 kilogrammes |
Installation
Installation verticale
On lui conseille de monter les commandes de pivotement se rapportant à la partie supérieure de dessin dans des demandes solaires de meilleure protection.
Pour d'autres applications, les directions de montage seront basées sur l'évaluation du niveau de protection et il sera meilleur pour une meilleure protection.
Installation horizontale
On lui conseille de monter les commandes de pivotement à l'envers sur l'axe d'azimut dans des demandes solaires de meilleure protection et d'ajouter la protection pour l'axe d'altitude.
Pour d'autres applications, les directions de montage seront basées sur l'évaluation du niveau de protection et il sera meilleur pour une meilleure protection.
