Détails sur le produit:
|
| Matériel: | Quart | Modèle: | SDE5 |
|---|---|---|---|
| Rapport de vitesse: | 37:1 | Couple de sortie évaluée: | 800 Nm |
| Tenir le couple: | 6000 Nm | Inclinaison du couple: | 9200 Nm |
| Efficacité: | 40% | Couleur standard: | RAL 9006 |
| Mettre en évidence: | worm gear slew drive,slewing ring gear |
||

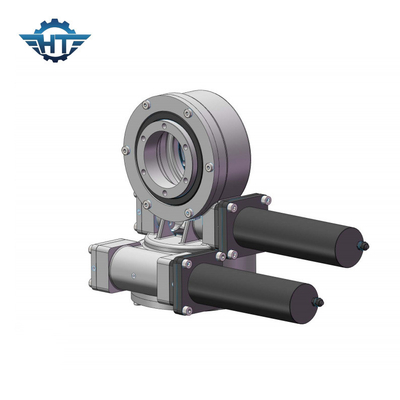

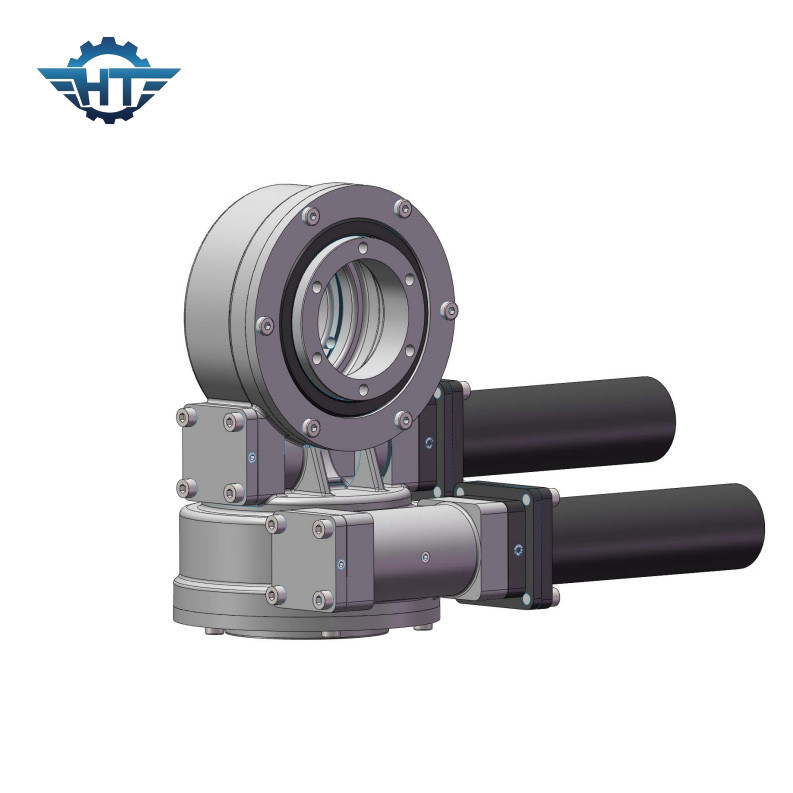

Boîte de vitesse d'entraînement de groupe d'axe de serrure de l'individu SDE5 double avec les traqueurs solaires électriques de Drived
Double description de boîte de vitesse d'entraînement de groupe d'axe
La représentation des gammes d'entraînements de pivotement de 6kNm à 220kNm de tenir le couple, le 200Nm à 63kNm de couple de sortie, le 500Nm à 271kNm de retourner la capacité de charge de moment, et les rapports de réduction de boîte de vitesse du 30:1 jusqu'à 156 600 : 1. Le support peut être fait horizontalement, verticalement, ou à travers une combinaison des haches multiples. Des commandes de pivotement de série du VE sont conseillées pour monter les commandes de pivotement se rapportant à la partie supérieure de dessin jointe dans des demandes solaires de meilleure protection. Des commandes de pivotement de série de Se est conseillées pour monter les commandes de pivotement à l'envers sur l'axe d'azimut dans des demandes solaires de meilleure protection et pour ajouter la protection pour l'axe d'altitude. Des commandes de pivotement de série de SDE sont montées de deux directions.
Paramètres de Slewing Drive Performance de modèle de SDE
|
Modèle Performance Parameters de SDE |
||||||||||||
|
Modèle |
Couple de sortie évaluée (N.m) |
Inclinaison du couple (kN.m) |
Tenant le couple (kN.m) |
Charge axiale (kN) |
Charge radiale (kN) |
Rapport |
Efficacité |
Précision (degré) |
IP |
TEP fonctionnante (℃) |
À verrouillage automatique |
Poids (kilogrammes) |
|
3" |
600 |
1,5 |
5,8 |
10 |
15 |
31:1 |
40% |
≤0.15 |
66 |
-40~+80 |
Oui |
25kg |
|
5" |
800 |
6 |
9,2 |
16 |
27 |
37:1 |
40% |
≤0.15 |
66 |
-40~+80 |
Oui |
34kg |
|
7" |
2000 |
7,5 |
13,2 |
34 |
58 |
57:1 |
40% |
≤0.15 |
66 |
-40~+80 |
Oui |
56kg |
|
9" |
4300 |
16 |
27,2 |
60 |
130 |
61:1 |
40% |
≤0.15 |
66 |
-40~+80 |
Oui |
92kg |
|
12" |
5800 |
25 |
41 |
77 |
190 |
78:1 |
40% |
≤0.15 |
66 |
-40~+80 |
Oui |
160kg |
|
14" |
6750 |
48 |
45 |
110 |
230 |
85:1 |
40% |
≤0.15 |
66 |
-40~+80 |
Oui |
224kg |
|
17" |
9460 |
67 |
54 |
142 |
390 |
102:1 |
40% |
≤0.15 |
66 |
-40~+80 |
Oui |
320kg |
|
21" |
16000 |
89 |
65 |
337 |
640 |
125:1 |
40% |
≤0.15 |
66 |
-40~+80 |
Oui |
492kg |
|
25" |
21450 |
112 |
89 |
476 |
950 |
150:1 |
40% |
≤0.15 |
66 |
-40~+80 |
Oui |
705kg |
Avantages
1. Moment fort de renversement basé sur l'anneau de pivotement
2. Adopt enveloppant la commande de ver
3. Conduisez une plus grande charge pour l'usage du contact dentaire multi
4. Améliorez la fonction à verrouillage automatique statique
