Détails sur le produit:
|
| Modèle: | SE14 | Rapport de vitesse: | 85:1 |
|---|---|---|---|
| Efficacité: | 40% | Couleur: | RAL 9006 ou comme en a été faite la demande |
| Application: | Traqueurs solaires d'axe simple et de double axe | Conducteur: | Moteur |
| Garantie: | 5~10 ans | Caractéristique: | Longue durée |
| Mettre en évidence: | Les traqueurs solaires de grande précision ont massacré la commande,Commande solaire de groupe des traqueurs SE14,commande solaire de groupe de 680 kN |
||

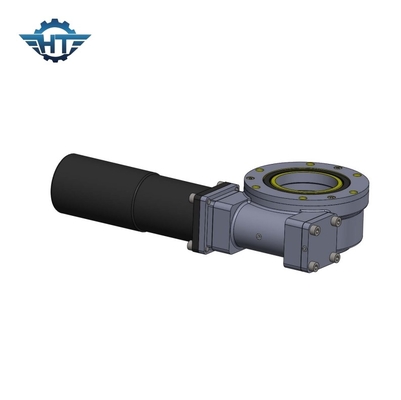

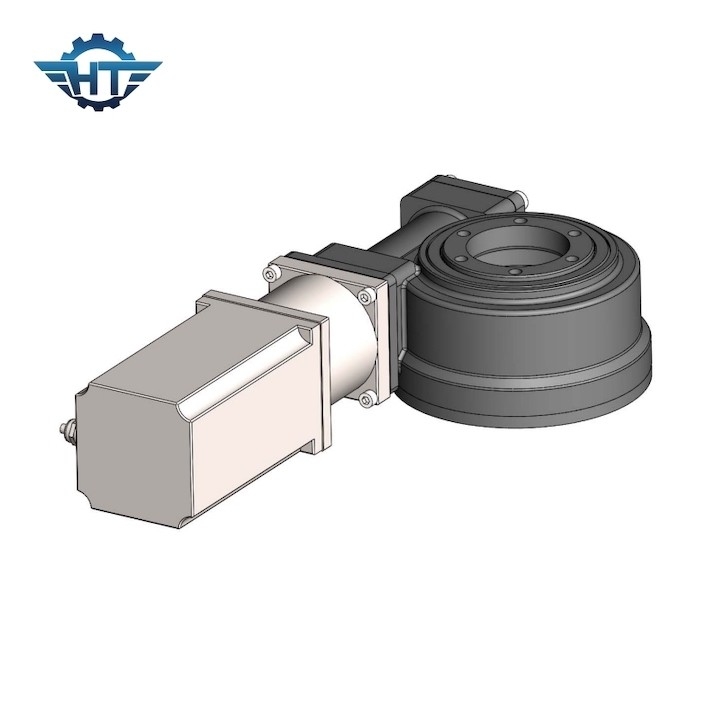

Rapport 85/1 commande de grande précision de la vitesse SE14 de groupe pour les traqueurs solaires d'axe simple et de double axe
Description de grande précision d'entraînement de groupe
La commande de ver de pivotement se compose de l'engrenage à vis sans fin, axe de ver, logement, incidence, moteur et ainsi de suite. Le moteur conduisent l'axe de ver, le ver et enveloppent le ver et la vitesse sont engagées augmenter le couple, stable et fiable. La commande de pivotement peut soutenir une charge plus axiale, charge radiale et moment d'inclinaison. La plaque tournante ou le cadre tournent à l'azimut et à l'altitude conduits en pivotant la commande.
Tableau de représentation de SE14
|
Modèle |
commande horizontale de ver de 14 pouces |
|
Rapport |
85:1 |
|
Catégorie d'IP |
IP66 |
|
Couple de sortie évaluée |
kNm 44 |
|
Inclinaison du couple |
kNm 135 |
|
Charge axiale |
kN 680 |
|
Charge radiale |
kN 230 |
|
Tenir le couple |
kNm 68 |
|
Efficacité |
40% |
|
Précision |
° ≤0.1 |
|
À verrouillage automatique |
Oui |
|
Poids |
62 kilogrammes |
|
La température fonctionnante |
-30~+120 ℃ |
Modèle Performance Parameters du VE
|
Modèle Performance Parameters du VE |
||||||||||||
|
Modèle |
Couple de sortie évaluée (N.m) |
Tenant le couple (kN.m) |
Inclinant le couple (kN.m) |
Charge axiale (kN) |
Charge radiale (kN) |
Rapport |
Efficacité |
Précision (Degré) |
IP |
TEP fonctionnante (℃) |
À verrouillage automatique |
Poids (kilogrammes) |
|
3" |
806 |
9 |
5 |
22 |
15 |
31:1 |
40% |
≤0.15 |
66 |
-40~+80 |
Oui |
12kg |
|
5" |
962 |
30 |
6 |
16 |
27 |
37:1 |
40% |
≤0.15 |
66 |
-40~+80 |
Oui |
18kg |
|
7" |
7344 |
60 |
10 |
34 |
58 |
51:1 |
40% |
≤0.15 |
66 |
-40~+80 |
Oui |
32kg |
|
8" |
8000 |
70 |
14 |
50 |
80 |
50:1 |
40% |
≤0.15 |
66 |
-40~+80 |
Oui |
28kg |
|
9" |
8784 |
80 |
16 |
60 |
130 |
61:1 |
40% |
≤0.15 |
66 |
-40~+80 |
Oui |
52kg |
|
12" |
11232 |
100 |
25 |
77 |
190 |
78:1 |
40% |
≤0.15 |
66 |
-40~+80 |
Oui |
65kg |
|
14" |
12240 |
120 |
48 |
110 |
230 |
85:1 |
40% |
≤0.15 |
66 |
-40~+80 |
Oui |
88 kilogrammes |
|
17" |
14688 |
136 |
67 |
142 |
390 |
102:1 |
40% |
≤0.15 |
66 |
-40~+80 |
Oui |
135 kilogrammes |
|
21" |
18000 |
140 |
89 |
337 |
640 |
125:1 |
40% |
≤0.15 |
66 |
-40~+80 |
Oui |
192 kilogrammes |
|
25" |
21600 |
150 |
112 |
476 |
950 |
150:1 |
40% |
≤0.15 |
66 |
-40~+80 |
Oui |
251 kilogrammes |
Application
Les applications typiques incluent les traqueurs solaires, les turbines de vent, les plats de satellite et de radar, les grues de camion, les ascenseurs d'homme, l'équipement de service, les attachements hydrauliques d'équipement, l'équipement d'outil d'huile, les manipulateurs de pneu, le bêcheur s, et les ascenseurs des véhicules à moteur.
Il y a plus de 10 tailles différentes, à partir de 3' taille à 25" taille de pouce, parmi eux sont 5", à 7", à 9" à 12", 14", 17", 19" et 21". Elles sont très utilisées dans les systèmes de piste solaires (picovolte, CPV, HCPV et héliostat) et des véhicules réguliers, tels que des ascenseurs de l'homme, des grues de camion, aussi bien que des véhicules modulaires.
