Détails sur le produit:
|
| Rapport de vitesse: | 31:1 | Matériel: | Fonte |
|---|---|---|---|
| Modèle: | SDE3 | Montage de la méthode: | Bride |
| Température de fonctionnement: | -40℃~+120℃ | Vitesse de sortie: | <1 T/MN |
| Nom de produit: | Commande verticale de pivotement | Niveau de protection: | IP66 |
| Mettre en évidence: | worm gear slew drive,slewing ring gear |
||

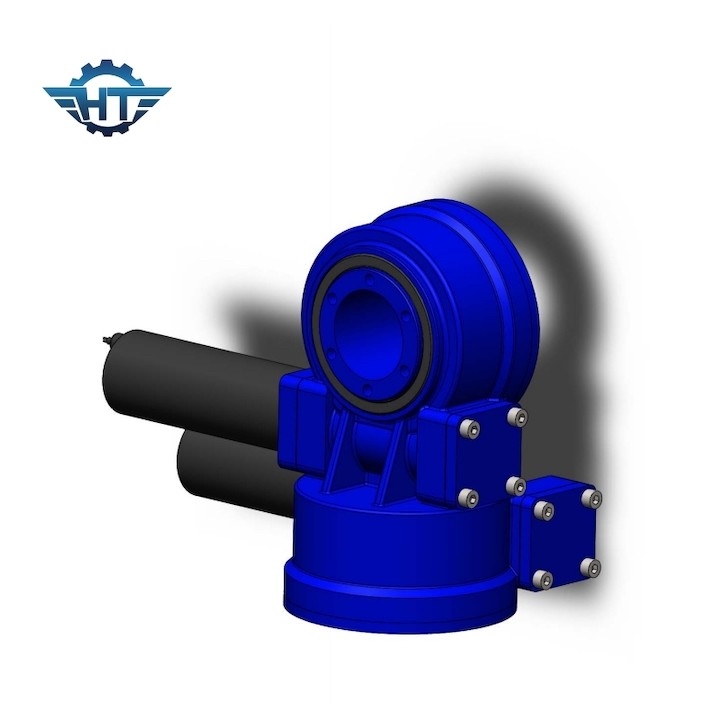

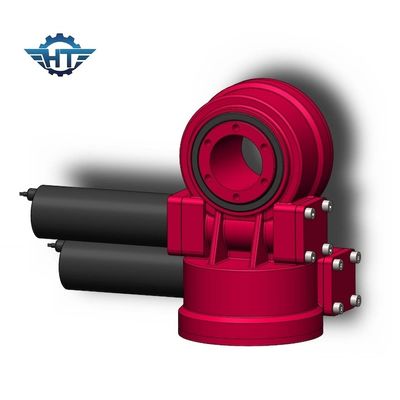

Boîte de vitesse d'entraînement de pivotement de la haute précision SDE3 pour le système de piste solaire de double axe
Description d'entraînement de pivotement de la haute précision SDE3
Des commandes de groupe sont employées pour la transmission concourante des forces axiales et radiales aussi bien que la transmission d'incliner des moments. Les commandes de pivotement se composent du ver d'enveloppe, la vitesse de maillage, les conducteurs hydrauliques ou électriques, et un logement complètement inclus. Toutes nos séries sont conçues avec l'engrenage à vis sans fin de sablier.
Données techniques de la commande de pivotement de modèle de SDE
| Modèle | Rapport | Couple de sortie évaluée (N.m) | Inclinant le couple (N.m) | Tenant le couple (N.m) | Charge axiale (kN) | Charge radiale (kN) | Efficacité | Précision (°) | À verrouillage automatique | Poids (kilogrammes) |
| 3" | 31:1 | 600 | 1500 | 5800 | 10 | 15 | 40% | ≤0.1 | Oui | 25 |
| 5" | 37:1 | 800 | 6000 | 9200 | 16 | 27 | 40% | ≤0.1 | Oui | 34 |
| 7" | 57:1 | 2000 | 7500 | 13200 | 34 | 58 | 40% | ≤0.1 | Oui | 56 |
| 9" | 61:1 | 4300 | 16000 | 27200 | 60 | 130 | 40% | ≤0.1 | Oui | 92 |
| 12" | 78:1 | 5800 | 25000 | 40560 | 77 | 190 | 40% | ≤0.1 | Oui | 160 |
| 14" | 85:1 | 6750 | 48000 | 44200 | 110 | 230 | 40% | ≤0.1 | Oui | 224 |
| 17" | 102:1 | 9460 | 67000 | 53040 | 142 | 390 | 40% | ≤0.1 | Oui | 320 |
| 21" | 125:1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | ≤0.1 | Oui | 492 |
| 25" | 150:1 | 21450 | 112000 | 89000 | 476 | 950 | 40% | ≤0.1 | Oui | 705 |
Caractéristiques
1. Couple backholding élevé pour améliorer la sécurité solaire du système de piste
2. Enveloppement de l'intérieur d'entraînement de ver
3. Contact dentaire multi pour assurer la charge élevée
4. Fonction à verrouillage automatique
Application
De doubles commandes de pivotement d'axe sont employées dans les traqueurs solaires de double axe, héliostats, la chaleur de tour ont concentré des générateurs, le photovoltaics concentré (CPV), le générateur de plat et l'antenne de satellite.
1. commande de pivotement pour le système de piste solaire de double axe
2. commande de pivotement pour le système de poursuite de satellites
3. commande de pivotement pour le système de piste de picovolte de concentré
Q&A
1. Comment est-ce que je peux choisir ?
Veuillez spécifier la taille de diamètre de roue, la largeur, la tension, la puissance et la vitesse à vide des moteurs requis.
2. Est-ce que je pourrais prélever des échantillons pour examiner la qualité et le marché à l'avance ?
Sûr, bienvenu pour prélever des échantillons pour examiner notre qualité et service.
3. Quel est le coût total pour des échantillons ?
L'échantillon total de cost= témoin a coûté + fret
Nous te donnerons les meilleurs frais de transport après que vous choisissiez les moteurs appropriés de vitesse
4. Comment embarquez-vous des échantillons ?
Considérer la quantité d'échantillon n'est pas grand, nous appui des échantillons de navire par SME, TNT ou Fedex
5. Quelle est votre quantité d'ordre minimum ?
10 ensembles après qu'échantillons confirmés
6. Quel est votre délai de livraison ?
Pour les échantillons standard : dans 7days ; pour des ordres en lots : d'ici 25 jours.
