| Brand Name: | HT |
| Model Number: | VE5" |
| MOQ: | 1 morceau |
| Prix: | USD 280~504 / pc |
| Delivery Time: | 15 ~ 45 jours |
| Payment Terms: | L/C, T/T, Western Union |

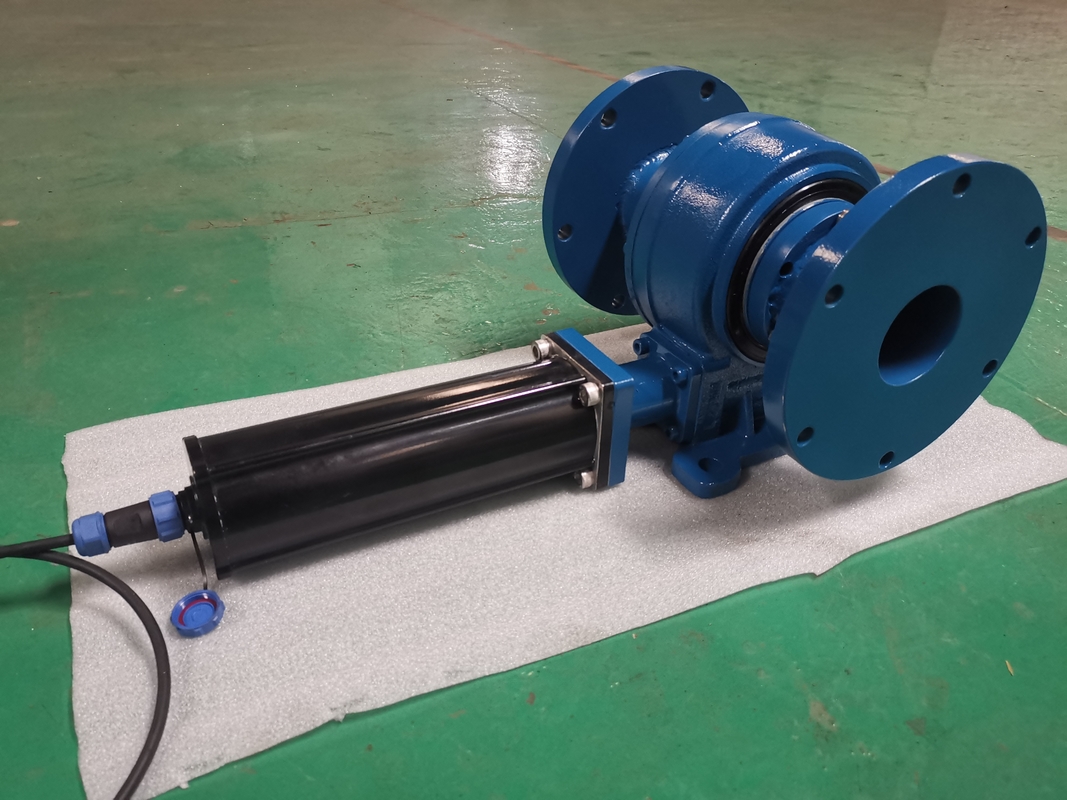

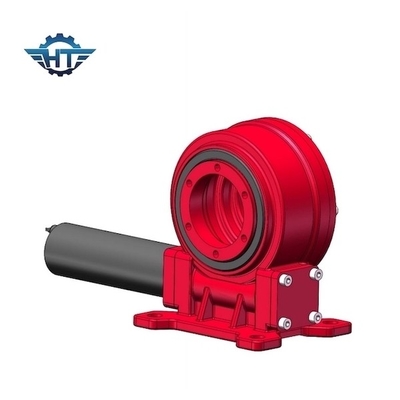

5 pouces de petit engrenage à vis sans fin ont massacré la commande pour le système de piste solaire d'axe simple horizontal
Petite description d'entraînement de groupe de Backlsh
La commande de pivotement est un nouveau type de produit de pivotement, habituellement appelé l'anneau de pivotement, qui se compose habituellement de ver, d'anneau de pivotement, de logement, de moteur et d'autres composants. Pour le noyau les composants pivotent des incidences, ils peuvent simultanément résister aux forces axiales, aux forces radiales, et à retourner des moments. Comparé aux produits rotatoires traditionnels, la nouvelle commande de pivotement comporte l'installation facile, l'entretien facile et un plus grand degré de l'espace d'installation. Nous avons fabriqué le type normal de contrecoup et le petit type de contrecoup pour approvisionner les différentes applications du client.
Modèle Performance Parameters du VE
| Modèle Performance Parameters du VE | ||||||||||||
| Modèle | Couple de sortie évaluée (N.m) | Tenant le couple (kN.m) | Inclinant le couple (kN.m) | Charge axiale (kN) | Charge radiale (kN) | Rapport | Efficacité |
Précision (Degré) |
IP | TEP fonctionnante (℃) | À verrouillage automatique | Poids (kilogrammes) |
| 3" | 806 | 9 | 5 | 22 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 12kg |
| 5" | 962 | 30 | 6 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 18kg |
| 7" | 7344 | 60 | 10 | 34 | 58 | 51:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 32kg |
| 8" | 8000 | 70 | 14 | 50 | 80 | 50:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 28kg |
| 9" | 8784 | 80 | 16 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 52kg |
| 12" | 11232 | 100 | 25 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 65kg |
| 14" | 12240 | 120 | 48 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 88 kilogrammes |
| 17" | 14688 | 136 | 67 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 135 kilogrammes |
| 21" | 18000 | 140 | 89 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 192 kilogrammes |
| 25" | 21600 | 150 | 112 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 251 kilogrammes |
Applications
Application de la commande de pivotement dans le système de Fresnel
Le type usine de Fresnel de CSP appartient également au système de focalisation linéaire, qui emploie une pluralité des jonctions presque plates de miroir (miroirs linéaires de Fresnel avec le soleil de simple-axe dépistant) placées près de la terre, et le dispositif de cheminement tournant aligne toujours les miroirs que le soleil reflète la lumière du soleil au concentrateur secondaire ci-dessus, et les recueille alors plus loin sur le collecteur tubulaire, et chauffe alors le milieu de transfert de chaleur pour produire de l'électricité.
