Détails sur le produit:
|
| Modèle: | 5 pouces | Rapport de vitesse: | 37:1 |
|---|---|---|---|
| Efficacité: | 40% | Application: | Traqueurs solaires de double axe |
| Point d'origine: | Changzhou, Chine | Niveau sonore: | ≤60dB |
| Température de fonctionnement: | -20℃~+120℃ | Tension de sortie: | 24V |
| Mettre en évidence: | slew drive motor,slewing ring gear |
||

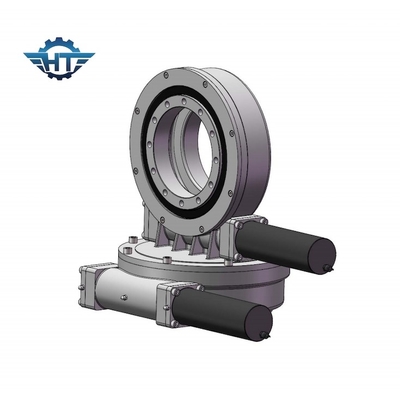

Boîte de vitesse d'entraînement de groupe de SDE, petit contrecoup avec la NEMA pour l'usine solaire et antenne de satellite
Description de boîte de vitesse d'entraînement de groupe de SDE
commande de pivotement de Double-axe concevant avec la commande biaxiale en même temps. C'est plus d'entrer en contact de dent et de double couple de sortie que la commande de pivotement de série de Se. Ce produit a une longue histoire, technologie transformatrice a été très mûr maintenant.
Modèle Performance Parameters de SDE
| Modèle Performance Parameters de SDE | ||||||||||
| Modèle | Rapport | Couple de sortie évaluée | Inclinaison du couple | Charge axiale | Charge radiale | Tenir le couple | Efficacité | Précision | À verrouillage automatique | Poids |
| N.m | N.m | kN | kN | N.m | degré | Oui | kilogramme | |||
| 3" | 31:1 | 300 | 1500 | 3,6 | 15 | 7000 | 40% | ≤0.1 | Oui | 21kg |
| 5" | 37:1 | 637,5 | 5000 | 16 | 27 | 9200 | 40% | ≤0.1 | Oui | 32kg |
| 7" | 57:1 | 1750 | 7000 | 34 | 58 | 13200 | 40% | ≤0.1 | Oui | 54kg |
| 9" | 61:1 | 4300 | 16000 | 60 | 130 | 27200 | 40% | ≤0.1 | Oui | 88kg |
| 12" | 78:1 | 5600 | 25000 | 77 | 190 | 40560 | 40% | ≤0.1 | Oui | 157 kilogrammes |
| 14" | 85:1 | 6750 | 48000 | 110 | 230 | 44200 | 40% | ≤0.1 | Oui | 214kg |
| 17" | 102:1 | 9460 | 67000 | 142 | 390 | 53040 | 40% | ≤0.1 | Oui | 315kg |
| 21" | 125:1 | 16000 | 89000 | 337 | 640 | 65000 | 40% | ≤0.1 | Oui | 481kg |
| 25" | 150:1 | 21450 | 112000 | 476 | 950 | 89000 | 40% | ≤0.1 | Oui | 682 kilogrammes |
Avantages
1. une meilleure représentation protectrice
2. Le joint peut empêcher la graisse coulant effectivement
3. Le joint de cadre garde la forme et la tension et garantit le fonctionnement continu et efficace de la cloison de transmission.
4. Le joint est représentation résistante à la chaleur et usage-résistante élevée.
