Détails sur le produit:
|
| Franchise: | Fermé | Modèle: | SDE7 » |
|---|---|---|---|
| Rapport de vitesse: | 57:1 | Forme de transmission: | Engrenage à vis sans fin |
| Cheminement de la précision: | 0,15 degrés | Étape: | pas à pas |
| Efficacité: | 40% | Couleur standard: | Gris argenté |
| Mettre en évidence: | Commande hydraulique horizontale verticale de groupe,moteur d'entraînement de ver du moteur 24V,A massacré le moteur 24V d'entraînement |
||

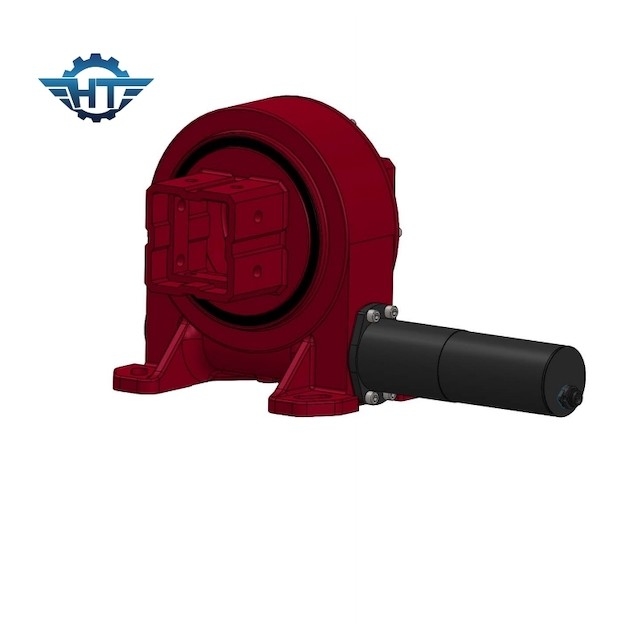

Vitesse de pivotement de ver et de roue de ver, verticale et cheminement horizontal pour des traqueurs de picovolte
Description de vitesse de pivotement
La commande de pivotement se compose de l'enveloppent le ver, la vitesse, le ver de contrat de la maison etc. des commandes que rotatoires sont caractérisées par leur densité de puissance élevée. Les dents d'engrenage à vis sans fin assurent la transmission de couple à l'anneau de pivotement. Cette conception est particulièrement appropriée aux applications exigeant le couple élevé et l'espace limité d'installation, tel que des boîtes de direction sur des châssis de grue, d'autres véhicules lourds, des grues de chargement ou des machines agricoles. Ils peuvent être également une solution parfaite dans différentes formes de système de piste solaire.
| Nom de produit | Commande du pivotement SDE7 |
| Couple de sortie | 980 N.m ; 723 ft.lbs |
| Max Output Torque | 1938 N.m ; 1429 ft.lbs |
| Inclinaison du couple de moment | 7000 N.m ; 5163 ft.lbs |
| Tenir le couple | 13200 N.m ; 9736 ft.lbs |
| Estimation axiale statique | kN 133,20 ; 29943 livres |
| Estimation radiale statique | kN 53 ; 11977 livres |
| Estimation axiale dynamique | kN 31,90 ; 7171 livres |
| Estimation radiale dynamique | kN 27,91 ; 6274 livres |
| Solutions de rechange de moteur | Moteur 12V/24V ; Moteur pas à pas ; Moteur sans brosse |
| Applications | Double axe ; Axe simple ; CPV/HCPV ; Plat solaire ; Parabolique ; Tour solaire |
| Caractéristique d'application | Système de piste solaire, outillage industriel |
| Mètre carré de système solaire | vers le haut des panneaux solaires de tp 30㎡ picovolte |
Paramètres de Slewing Drive Performance de modèle de SDE
| Modèle Performance Parameters de SDE | ||||||||||||
| Modèle | Couple de sortie évaluée (N.m) |
Inclinaison du couple (kN.m) |
Tenant le couple (kN.m) | Charge axiale (kN) | Charge radiale (kN) | Rapport | Efficacité |
Précision (degré) |
IP |
TEP fonctionnante (℃) |
À verrouillage automatique | Poids (kilogrammes) |
| 3" | 600 | 1,5 | 5,8 | 10 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 25kg |
| 5" | 800 | 6 | 9,2 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 34kg |
| 7" | 2000 | 7,5 | 13,2 | 34 | 58 | 57:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 56kg |
| 9" | 4300 | 16 | 27,2 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 92kg |
| 12" | 5800 | 25 | 41 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 160kg |
| 14" | 6750 | 48 | 45 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 224kg |
| 17" | 9460 | 67 | 54 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 320kg |
| 21" | 16000 | 89 | 65 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 492kg |
| 25" | 21450 | 112 | 89 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 705kg |
Application
La commande de pivotement ou l'incidence de pivotement est une pièce en rotation qui peut soutenir la charge de la rotation lente. Des produits de série de Se sont généralement employés pour l'installation horizontale, et sont employés dans le système mécanique traditionnel de production de champ, d'électricité de Fresnel dans le domaine de la lumière et de la chaleur, et le système de piste photovoltaïque simple de plat-pente. La série du VE est généralement employée pour l'installation verticale, utilisé dans le système de piste photovoltaïque de simple-axe plat, système de piste photovoltaïque de simple-axe incliné, petit type système thermique solaire de fente, la série de SDE est généralement employée pour les applications qui tournent dans des directions horizontales et verticales, telles que le système thermique solaire de systèmes de tour, système de piste solaire de double axe.
