Détails sur le produit:
|
| Modèle non.: | 17 pouces pivotant la vitesse | Matière première: | 50Mn, 42CrMo |
|---|---|---|---|
| Franchise: | Fermé | Poids: | 320 kilogrammes |
| Rapport: | 102:1 | Application: | Système de piste solaire |
| MOQ: | Une seule pièce | Manière de expédition: | par la mer, air, exprès, train |
| Mettre en évidence: | Commande de groupe d'axe d'engrenage à vis sans fin double,Le double axe a massacré le lecteur 17 pouces,L'engrenage à vis sans fin a massacré le lecteur 17 pouces |
||

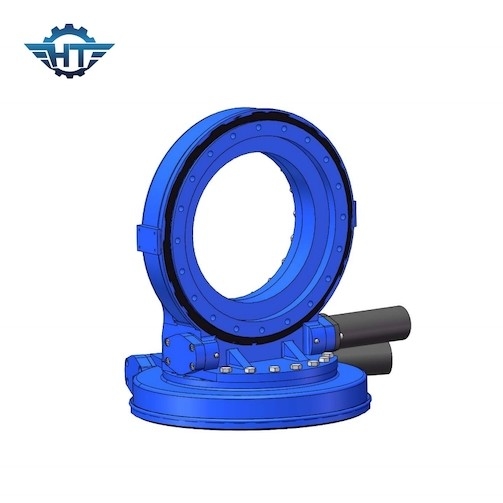

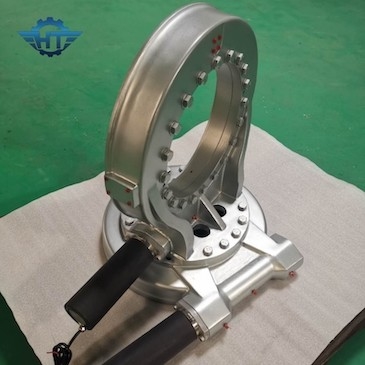

Commande de vitesse de pivotement d'axe d'engrenage à vis sans fin double avec le moteur électrique pour le système de piste solaire
Description d'entraînement de vitesse de pivotement
Une commande de pivotement est une boîte de vitesse qui peut sans risque résister aux charges radiales et axiales en même temps et transmettre le couple tournant à vitesse réduite. La rotation peut être sur un axe simple ou sur les haches multiples. La commande de pivotement est assemblée des vitesses, des vers, des joints, des logements, et des moteurs et d'autres composants auxiliaires. Le type inclus de commande de pivotement est habituellement employé dans le système de piste solaire parce qu'il doit être employé dehors pendant au moins 25 années mettent en place la vie. Nous pouvons également choisir un moteur électrique approprié ou le moteur hydraulique selon vos impératifs techniques.
Paramètres de Slewing Drive Performance de modèle de SDE
| Modèle Performance Parameters de SDE | ||||||||||||
| Modèle | Couple de sortie évaluée (N.m) |
Inclinaison du couple (kN.m) |
Tenant le couple (kN.m) | Charge axiale (kN) | Charge radiale (kN) | Rapport | Efficacité |
Précision (degré) |
IP |
TEP fonctionnante (℃) |
À verrouillage automatique | Poids (kilogrammes) |
| 3" | 600 | 1,5 | 5,8 | 10 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 25kg |
| 5" | 800 | 6 | 9,2 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 34kg |
| 7" | 2000 | 7,5 | 13,2 | 34 | 58 | 57:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 56kg |
| 9" | 4300 | 16 | 27,2 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 92kg |
| 12" | 5800 | 25 | 41 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 160kg |
| 14" | 6750 | 48 | 45 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 224kg |
| 17" | 9460 | 67 | 54 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 320kg |
| 21" | 16000 | 89 | 65 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 492kg |
| 25" | 21450 | 112 | 89 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 705kg |
Caractéristiques
1. rotation dans le sens horaire et dans le sens contraire des aiguilles d'une montre
2. Catégorie de la protection IP66 pour empêcher l'eau et la poussière
3. Les types d'expert en logiciel, du VE et de SDE de commandes de pivotement répondent à l'exigence de différentes applications.
Des commandes simples verticales de pivotement d'axe du VE sont en grande partie appliquées dans le système de piste solaire, puissance concertrated parabolique, alors que les aixs simples horizontaux de Se pivotant des commandes sont appliqués dans le système de piste, les machines de construction et des turbines de vent solaires. Les doubles commandes de pivotement d'axe de SDE sont employées dans le picovolte, le CSP, le CPV, l'antenne de satellite et les plats de Stirling.
