Détails sur le produit:
|
| Matériel: | 50Mn, 42CrMo | Service d'OEM: | Disponible |
|---|---|---|---|
| Poids: | 160 kilogrammes | Caractéristique: | Engrenage autobloquant |
| Site d'installation: | Toit et champ | Installez: | Installation rapide |
| Paquet de transport: | caisse standard de contreplaqué | délai d'exécution: | en stock |
| Mettre en évidence: | Commande de groupe d'engrenage à vis sans fin IP66,Commande de groupe d'engrenage à vis sans fin de l'héliostat CSP,Moteur d'entraînement de groupe de l'héliostat CSP |
||

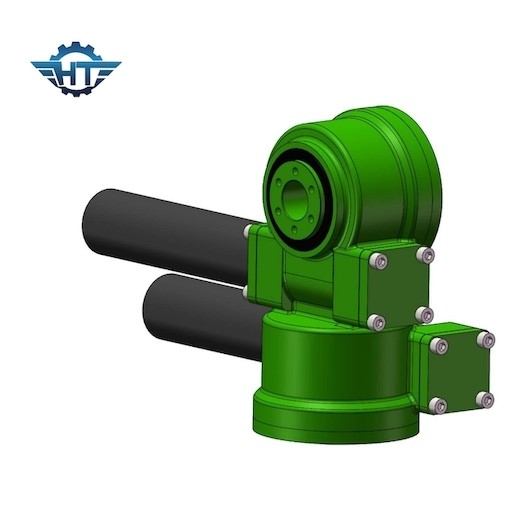

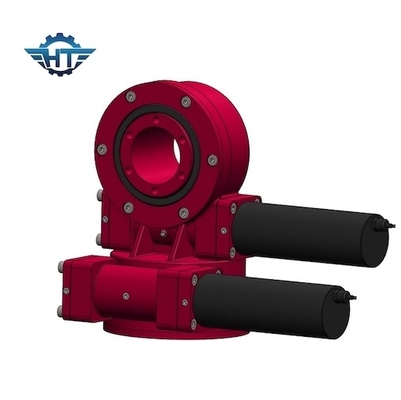

L'engrenage à vis sans fin IP66 a massacré la commande pour les centrales élevées de l'héliostat CSP d'exactitude de cheminement
Description d'entraînement de groupe d'engrenage à vis sans fin
La commande de pivotement aide à optimiser la structure de conception de système global, s'assurant que la structure globale est très forte. Nos conceptions d'entraînement de pivotement passent l'analyse technique élevée de la fiabilité 3D. Toutes les commandes de pivotement sont traitées avec la peinture C4 pour assurer un cycle de vie de 30 ans. Notre commande de pivotement a un bas couple commençant, qui rend le travail plus efficace, la vitesse est réduite, et la durée de vie est considérablement prolongée.
Paramètres de SDE12
| Application | Double système de piste solaire |
| No. d'axe | 2 |
| Taille | 12 pouces |
| Certification | CE, ISO9001 |
| Date de livraison | 30~45 jours |
| Couple de sortie | 5800 N.m |
| Inclinaison du couple | 25000 N.m |
| Tenir le couple | 41000 N.m |
| Rapport de vitesse | 78:1 |
| Durée de vie | 30 ans |
| Niveau de protection |
IP66 |
Paramètres de Slewing Drive Performance de modèle de SDE
| Modèle Performance Parameters de SDE | ||||||||||||
| Modèle | Couple de sortie évaluée (N.m) |
Inclinaison du couple (kN.m) |
Tenant le couple (kN.m) | Charge axiale (kN) | Charge radiale (kN) | Rapport | Efficacité |
Précision (degré) |
IP |
TEP fonctionnante (℃) |
À verrouillage automatique | Poids (kilogrammes) |
| 3" | 600 | 1,5 | 5,8 | 10 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 25kg |
| 5" | 800 | 6 | 9,2 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 34kg |
| 7" | 2000 | 7,5 | 13,2 | 34 | 58 | 57:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 56kg |
| 9" | 4300 | 16 | 27,2 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 92kg |
| 12" | 5800 | 25 | 41 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 160kg |
| 14" | 6750 | 48 | 45 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 224kg |
| 17" | 9460 | 67 | 54 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 320kg |
| 21" | 16000 | 89 | 65 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 492kg |
| 25" | 21450 | 112 | 89 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 705kg |
Emballage et transport
Toutes les commandes de groupe seront emballées avec le cas en bois sans fumigration.
Le transport de mer de soutien, transport d'air, transport routier, expriment comme le TNT, le DHL, l'UPS, le SME, le Fedex, etc. pour l'échantillon et le petit transport de cargaison.
