Détails sur le produit:
|
| Matériel: | Fonte | Modèle: | 3 pouces |
|---|---|---|---|
| RAPPORT DE VITESSE: | 31:1 | Efficacité: | 40% |
| Précision: | moins de 0,1 degrés | Conducteur: | Moteur électrique/moteur hydraulique/moteur servo |
| Couleur: | Comme en a été faite la demande | Caractéristique: | Thermique la résistance et la résistance à la corrosion |
| Type: | Verticale | Point d'origine: | Changzhou, Chine |
| Mettre en évidence: | slew drive motor,worm gear slew drive |
||

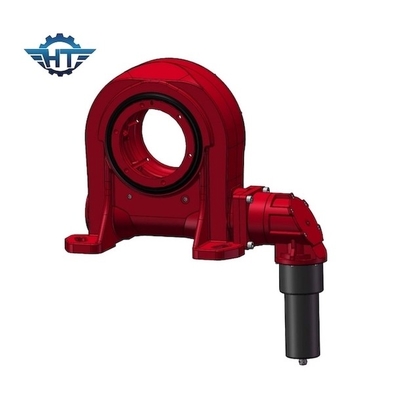

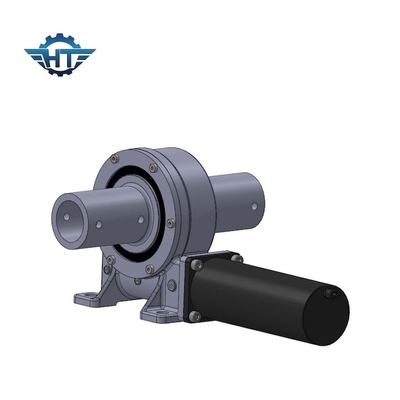

Commande de pivotement de contrecoup d'engrenage à vis sans fin petite avec le ver de sablier pour la station thermique de cuvette
Petite description d'entraînement de pivotement de contrecoup
Nom de produit : VE7
Vitesse normale de sortie : 0.03RPM
Couple normal de sortie : 7320 N.m
Max Output Torque : 10980 N.m
Inclinaison du couple de moment : 8 kN.m
Tenir le couple : 39 kN.m
Charge axiale statique : kN 30
Charge radiale statique : kN 100
Rapport d'entraînement de pivotement : 51:1
Dégagement de contrecoup : <=0.15°
IP (classe) : 66
Efficacité : 40%
La température : -40℃ to+120℃
Modèle Performance Parameters du VE
| Modèle Performance Parameters du VE | ||||||||||||
| Modèle | Couple de sortie évaluée (N.m) | Tenant le couple (kN.m) | Inclinant le couple (kN.m) | Charge axiale (kN) | Charge radiale (kN) | Rapport | Efficacité |
Précision (Degré) |
IP | TEP fonctionnante (℃) | À verrouillage automatique | Poids (kilogrammes) |
| 3" | 806 | 9 | 5 | 22 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 12kg |
| 5" | 962 | 30 | 6 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 18kg |
| 7" | 7344 | 60 | 10 | 34 | 58 | 51:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 32kg |
| 8" | 8000 | 70 | 14 | 50 | 80 | 50:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 28kg |
| 9" | 8784 | 80 | 16 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 52kg |
| 12" | 11232 | 100 | 25 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 65kg |
| 14" | 12240 | 120 | 48 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 88 kilogrammes |
| 17" | 14688 | 136 | 67 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 135 kilogrammes |
| 21" | 18000 | 140 | 89 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 192 kilogrammes |
| 25" | 21600 | 150 | 112 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 251 kilogrammes |
Champ d'application
Les applications typiques incluent les traqueurs solaires, les turbines de vent, les plats de satellite et de radar, les grues de camion, les ascenseurs d'homme, l'équipement de service, les attachements hydrauliques d'équipement, l'équipement d'outil d'huile, les manipulateurs de pneu, le bêcheur s, et les ascenseurs des véhicules à moteur.
