Détails sur le produit:
|
| Matériel: | 42CrMo, QUART | Garantie: | 5 ans |
|---|---|---|---|
| Service d'OEM: | Disponible | Tournez la direction: | Toute direction |
| Couleur: | Gris argenté | Site d'installation: | Toit et champ |
| Caractéristique: | Installation rapide | Temps de production: | échantillon en stock |
| Mettre en évidence: | Double commande de groupe d'axe de moteur pas à pas,Le double axe a massacré le lecteur 14 pouces,14 pouces d'entraînement solaire de groupe |
||

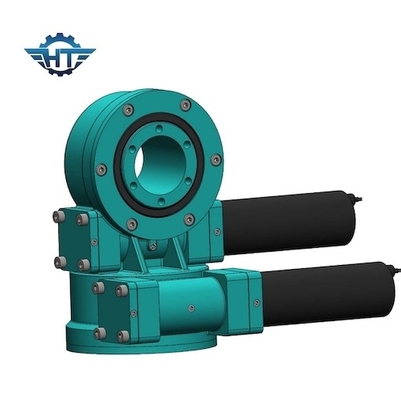

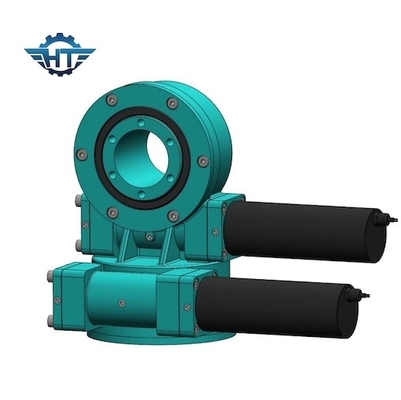

Double boîte de vitesse de pivotement de ver d'axe avec les moteurs pas à pas pour l'énergie solaire concentrée par tour
Description de boîte de vitesse de pivotement de ver
Il y a deux types des systèmes de piste du soleil, d'axe simple et de doubles systèmes de piste du soleil d'axe. Habituellement nous employons les commandes verticales ou horizontales de pivotement de simple-axe dans des systèmes de piste de simple-axe, et les commandes de pivotement de double-axe dans les systèmes de piste solaires de double-axe. De temps en temps, deux commandes de pivotement de simple-axe peuvent également être appliquées à un système de soleil-cheminement de double-axe. Le traqueur de simple-axe a un axe de rotation libre, et le traqueur de double-axe peut réaliser la libre circulation d'est-ouest et du nord à l'ouest.
Paramètres de Slewing Drive Performance de modèle de SDE
| Modèle Performance Parameters de SDE | ||||||||||||
| Modèle | Couple de sortie évaluée (N.m) |
Inclinaison du couple (kN.m) |
Tenant le couple (kN.m) | Charge axiale (kN) | Charge radiale (kN) | Rapport | Efficacité |
Précision (degré) |
IP |
TEP fonctionnante (℃) |
À verrouillage automatique | Poids (kilogrammes) |
| 3" | 600 | 1,5 | 5,8 | 10 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 25kg |
| 5" | 800 | 6 | 9,2 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 34kg |
| 7" | 2000 | 7,5 | 13,2 | 34 | 58 | 57:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 56kg |
| 9" | 4300 | 16 | 27,2 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 92kg |
| 12" | 5800 | 25 | 41 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 160kg |
| 14" | 6750 | 48 | 45 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 224kg |
| 17" | 9460 | 67 | 54 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 320kg |
| 21" | 16000 | 89 | 65 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 492kg |
| 25" | 21450 | 112 | 89 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 705kg |
Application
Système de piste solaire de double axe
La double commande de pivotement d'axe sont habituellement installées dans le système de piste solaire de double axe. Le système de piste solaire d'entraînement de pivotement peut complètement automatique dépistant le soleil d'une façon de plus haute précision, environ 40% plus de puissance que le système de montage fixe. Le dispositif de verrouillage d'individu peut améliorer le facteur de sécurité du système de piste du soleil. Il peut s'adapter pour installer dans les divers genres de secteur de terrain. Son installation est manipulation rapide et simple et facile. Il consomme la puissance faible et est facile de maintenir.
