Détails sur le produit:
|
| Matériel: | Quart | Modèle: | Double axe |
|---|---|---|---|
| Caractéristique: | Installation rapide | Moteur: | 24 V |
| Application: | Système de piste solaire de double axe | Origine: | La Chine |
| Durée: | 30 ans | Temps de travail: | 24 heures |
| Mettre en évidence: | Commande solaire de groupe de traqueur de moteur planétaire,Commande solaire de groupe de traqueur du ver 24VDC,Double commande de groupe de système de piste d'axe |
||

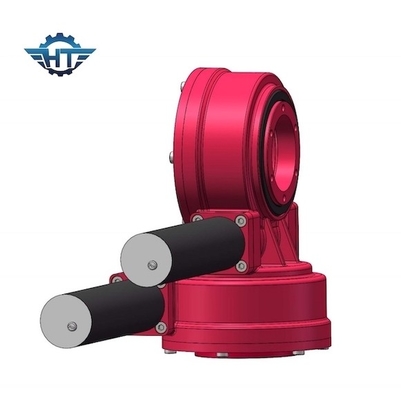

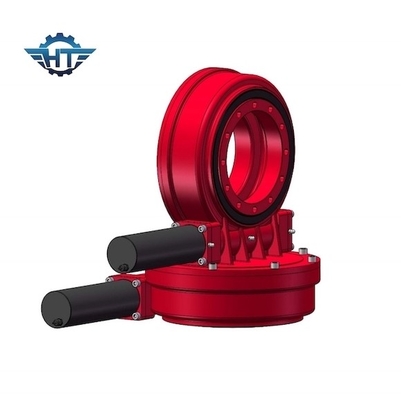

Commande biaxiale de groupe de ver avec le moteur 24VDC planétaire pour le système de piste solaire de double axe
Description biaxiale d'entraînement de groupe de ver
L'incidence de pivotement s'appelle également : L'incidence/plaque tournante d'anneau de pivotement soutenant/des incidences d'anneau de pivotement de l'anneau etc. de pivotement peut adapter aux charges axiales, de radial et de moment agissant célibataires ou en association et dans n'importe quelle direction. Elle n'est pas montée dans un logement ou sur un axe, mais directement à une surface de places assises. L'anneau intérieur et externe sont fournis avec des trous de montage. Les deux anneaux peuvent avoir les vitesses intégrales. Ils désigné également sous le nom des anneaux de pivotement et des incidences de table. L'incidence d'anneau de pivotement peut effectuer les mouvements de oscillation (pivotement) aussi bien que tournants. Ils peuvent être employés sans vitesses ou avec les vitesses internes ou externes.
Modèle Performance Parameters du VE
| Modèle Performance Parameters du VE | ||||||||||||
| Modèle | Couple de sortie évaluée (N.m) | Tenant le couple (kN.m) | Inclinant le couple (kN.m) | Charge axiale (kN) | Charge radiale (kN) | Rapport | Efficacité |
Précision (Degré) |
IP | TEP fonctionnante (℃) | À verrouillage automatique | Poids (kilogrammes) |
| 3" | 806 | 9 | 5 | 22 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 12kg |
| 5" | 962 | 30 | 6 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 18kg |
| 7" | 7344 | 60 | 10 | 34 | 58 | 51:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 32kg |
| 8" | 8000 | 70 | 14 | 50 | 80 | 50:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 28kg |
| 9" | 8784 | 80 | 16 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 52kg |
| 12" | 11232 | 100 | 25 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 65kg |
| 14" | 12240 | 120 | 48 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 88 kilogrammes |
| 17" | 14688 | 136 | 67 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 135 kilogrammes |
| 21" | 18000 | 140 | 89 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 192 kilogrammes |
| 25" | 21600 | 150 | 112 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 251 kilogrammes |
Paramètres de SDE7
|
Utilisation |
Utilisé pour le double système de piste solaire |
|
No. d'axe |
Double axe |
|
Taille |
7 pouces |
|
Certification |
CE/ISO |
|
Date de livraison |
D'ici 15 jours |
|
Couple de sortie |
2000 N.m |
|
Inclinaison du couple |
13500 N.m |
|
Tenir de retour le couple |
13200 N.m |
|
Rapport de vitesse |
57:1 |
|
Durée de vie |
30 ans |
|
Niveau de protection |
IP66 |
| À verrouillage automatique | Oui |
| Efficacité | 40% |
| Poids | 21 kilogrammes |
Applications des commandes de pivotement
À énergie solaire, machine d'abattage, matériel de construction, machine de levage gauche, équipement gauche de transfert d'huile, grue terrestre et en mer, excavatrice, machine concrète, agrippeurs et treuils de rotation, machine en plastique et en caoutchouc, machine d'armure, machines de notation d'industrie, génération d'énergie éolienne, centrale électronique, machines de traitement de l'eau, matériel de forage et applications de direction.
