Détails sur le produit:
|
| Modèle: | SDE3 » | Rapport de vitesse: | 31:1 |
|---|---|---|---|
| Couple de sortie: | 600 nanomètre | Tenir le couple: | 1500 nanomètre |
| Inclinaison du couple: | 5800 Nm | Efficacité: | 40% |
| Couleur standard: | RAL 9006 | Couleur: | a demandé |
| Mettre en évidence: | slewing ring drive,worm drive motor |
||

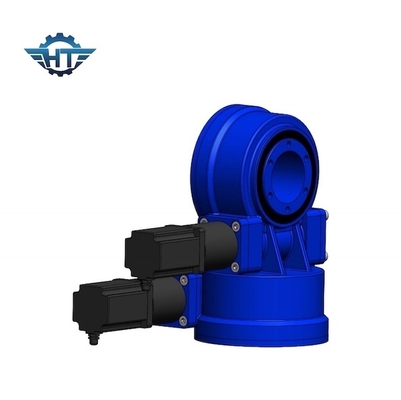

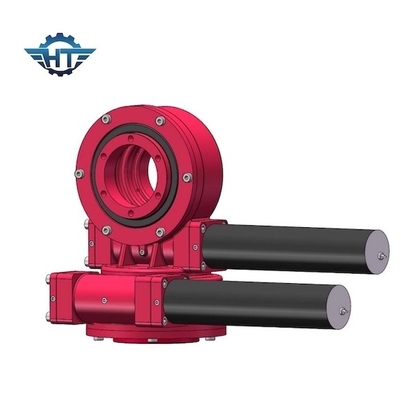

Le double axe SDE3 a massacré la commande avec le haut moteur du couple 12VDC pour le système de piste solaire
Double description d'entraînement de groupe d'axe
La commande de pivotement est un produit parfait de contrôle de mouvement pour l'application qui exige la force de rotation de couple. La commande de groupe peut s'appliquer pour le système de piste solaire comprenant le système de piste solaire d'axe simple et double, elle est conçue dans la rotation photovoltaïque solaire de panneau et améliore l'efficacité de production d'électricité.
Paramètres de Slewing Drive Performance de modèle de SDE
| Modèle Performance Parameters de SDE | ||||||||||||
| Modèle | Couple de sortie évaluée (N.m) |
Inclinaison du couple (kN.m) |
Tenant le couple (kN.m) | Charge axiale (kN) | Charge radiale (kN) | Rapport | Efficacité |
Précision (degré) |
IP |
TEP fonctionnante (℃) |
À verrouillage automatique | Poids (kilogrammes) |
| 3" | 600 | 1,5 | 5,8 | 10 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 25kg |
| 5" | 800 | 6 | 9,2 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 34kg |
| 7" | 2000 | 7,5 | 13,2 | 34 | 58 | 57:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 56kg |
| 9" | 4300 | 16 | 27,2 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 92kg |
| 12" | 5800 | 25 | 41 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 160kg |
| 14" | 6750 | 48 | 45 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 224kg |
| 17" | 9460 | 67 | 54 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 320kg |
| 21" | 16000 | 89 | 65 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 492kg |
| 25" | 21450 | 112 | 89 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 705kg |
Nos services
Hangtuo offre les commandes de pivotement, les vers et les vitesses de haute qualité et sur mesure pour votre prochain projet. Si vous avez besoin d'un échantillon d'entraînement de pivotement pour examiner ou en vrac, nous nous assurons que vous faites prier les composants qualifiés pour accomplir votre projet à l'heure et dans votre budget.
S'il y a lieu, nous pouvons faire l'essai pour vous.
1. essai de cycle de vie
2. essai de inclinaison de couple
3. essai se tenant de couple
4. essai de précision
5. essai UV
6. essai à l'embrun salin
7. essai haut-bas de la température
