Détails sur le produit:
|
| Modèle: | SDE7 » | Rapport de vitesse: | 57:1 |
|---|---|---|---|
| Couple de sortie: | 2000 nanomètres | Tenir le couple: | 13200 nanomètre |
| Inclinaison du couple: | 7500 Nm | Efficacité: | 40% |
| Couleur: | Gris argenté | Poids: | 56 kilogrammes |
| Mettre en évidence: | slewing ring drive,worm drive motor |
||

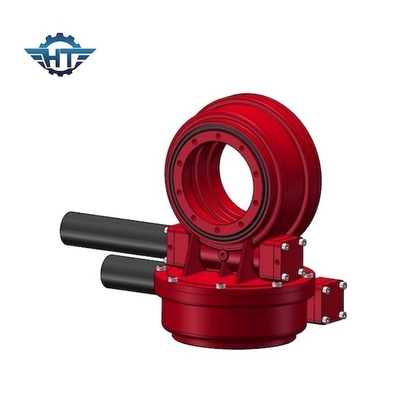

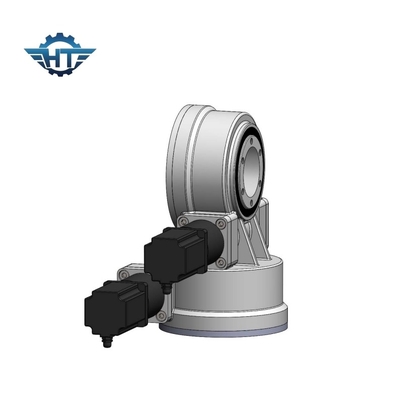

Axe d'engrenage à vis sans fin le double a massacré la commande pour le traqueur solaire avec le contact dentaire et le moteur 24V multi
Double description d'entraînement de groupe d'axe
La demande la plus commune d'entraînement de pivotement de commandes de pivotement de double-axe sont les traqueurs solaires de double-axe, tels que les héliostats et le photovoltaics concentré (CPV), et les plats de satellite ou de radar. D'autres applications incluent les ascenseurs des véhicules à moteur, les positionneurs robotiques de bras, et l'équipement d'étape.
La double commande de groupe d'axe de traqueur solaire est solution parfaite dans les applications de cheminement solaires de double axe.
La double commande de groupe d'axe ont trois types solutions avec des commandes de groupe :
Généralement pour la structure facile de parenthèse, la commande de groupe de sde serait la solution parfaite, mais les autres deux sont également très populaires.
Deux commandes de groupe de Se
Une commande de groupe de Se et une commande de groupe du VE
Paramètres de Slewing Drive Performance de modèle de SDE
| Modèle Performance Parameters de SDE | ||||||||||||
| Modèle | Couple de sortie évaluée (N.m) |
Inclinaison du couple (kN.m) |
Tenant le couple (kN.m) | Charge axiale (kN) | Charge radiale (kN) | Rapport | Efficacité |
Précision (degré) |
IP |
TEP fonctionnante (℃) |
À verrouillage automatique | Poids (kilogrammes) |
| 3" | 600 | 1,5 | 5,8 | 10 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 25kg |
| 5" | 800 | 6 | 9,2 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 34kg |
| 7" | 2000 | 7,5 | 13,2 | 34 | 58 | 57:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 56kg |
| 9" | 4300 | 16 | 27,2 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 92kg |
| 12" | 5800 | 25 | 41 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 160kg |
| 14" | 6750 | 48 | 45 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 224kg |
| 17" | 9460 | 67 | 54 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 320kg |
| 21" | 16000 | 89 | 65 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 492kg |
| 25" | 21450 | 112 | 89 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 705kg |
A massacré des commandes appliquées dans le picovolte
| Nom de produit | Commande du pivotement SDE7 |
| Couple de sortie | 980 N.m ; 723 ft.lbs |
| Max Output Torque | 1938 N.m ; 1429 ft.lbs |
| Inclinaison du couple de moment | 7000 N.m ; 5163 ft.lbs |
| Tenir le couple | 13200 N.m ; 9736 ft.lbs |
| Estimation axiale statique | kN 133,20 ; 29943 livres |
| Estimation radiale statique | kN 53 ; 11977 livres |
| Estimation axiale dynamique | kN 31,90 ; 7171 livres |
| Estimation radiale dynamique | kN 27,91 ; 6274 livres |
| Solutions de rechange de moteur | Moteur 12V/24V ; Moteur pas à pas ; Moteur sans brosse |
| Style de produits | Double axe ; Axe simple ; CPV/HCPV ; Plat solaire ; Parabolique ; Tour solaire |
| Caractéristique d'application | Système de piste solaire, outillage industriel |
| Mètre carré de système solaire | ㎡ 30 |
Caractéristiques
1. Couple backholding élevé pour améliorer la sécurité solaire du système de piste
2. Enveloppement de l'intérieur d'entraînement de ver
3. Contact dentaire multi pour assurer la charge élevée
4. Fonction à verrouillage automatique
