Détails sur le produit:
|
| Matériel: | Quart | Modèle: | SDE7 » |
|---|---|---|---|
| Rapport de vitesse: | 57:1 | Couple de sortie évaluée: | 2000 nanomètres |
| Tenir le couple: | 13500 nanomètre | Inclinaison du couple: | 13200 nanomètre |
| Efficacité: | 40% | Couleur standard: | RAL 9006 |
| Mettre en évidence: | La participation élevée serrent à la clé dynamométrique la commande solaire de groupe,2000 commandes solaires de groupe de ver de nanomètre,Commande solaire de groupe de moteur de vitesse |
||

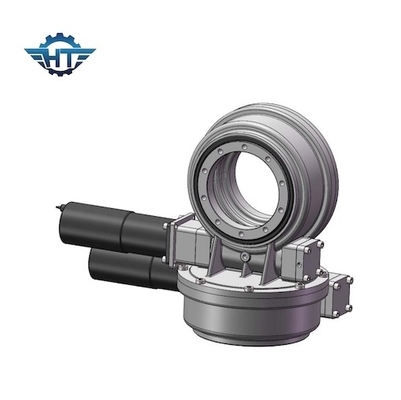

Commande se tenante élevée de pivotement d'entraînement de ver de couple pour le système de piste solaire avec le moteur de vitesse
Description d'entraînement de pivotement d'entraînement de ver
Pour un système de piste solaire de double axe, basé sur la structure de parenthèse de differenct, trois types de solutions d'entraînements de groupe ont pu être appliqués :
1. employez deux (type de Se) commandes simples horizontales de groupe d'axe.
2. employez un un horizontal (type de Se) et une verticale différente (type du VE).
3. employez une double commande de groupe d'axe.
Toutes ces solutions peuvent réaliser dépister le soleil verticalement et horizontalement, qui signifie dépister le soleil tout le temps avec la lumière du soleil directe.
Doubles paramètres d'entraînement de groupe d'axe
| Modèle | Rapport | Couple de sortie évaluée (N.m) | Inclinant le couple (N.m) | Tenant le couple (N.m) | Charge axiale (kN) | Charge radiale (kN) | Efficacité | Précision (°) | À verrouillage automatique | Poids (kilogrammes) |
| 3" | 31:1 | 600 | 1500 | 5800 | 10 | 15 | 40% | ≤0.1 | Oui | 25 |
| 5" | 37:1 | 800 | 6000 | 9200 | 16 | 27 | 40% | ≤0.1 | Oui | 34 |
| 7" | 57:1 | 2000 | 7500 | 13200 | 34 | 58 | 40% | ≤0.1 | Oui | 56 |
| 9" | 61:1 | 4300 | 16000 | 27200 | 60 | 130 | 40% | ≤0.1 | Oui | 92 |
| 12" | 78:1 | 5800 | 25000 | 40560 | 77 | 190 | 40% | ≤0.1 | Oui | 160 |
| 14" | 85:1 | 6750 | 48000 | 44200 | 110 | 230 | 40% | ≤0.1 | Oui | 224 |
| 17" | 102:1 | 9460 | 67000 | 53040 | 142 | 390 | 40% | ≤0.1 | Oui | 320 |
| 21" | 125:1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | ≤0.1 | Oui | 492 |
| 25" | 150:1 | 21450 | 112000 | 89000 | 476 | 950 | 40% | ≤0.1 | Oui | 705 |

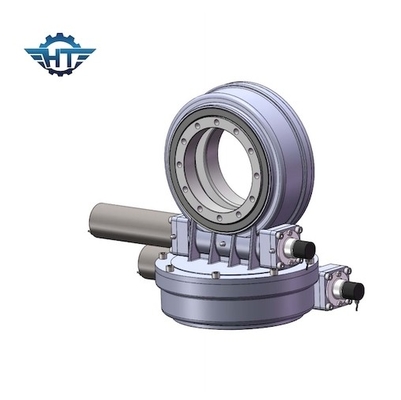

A massacré des commandes appliquées dans le traqueur solaire de double axe
| Nom de produit | SDE7 a massacré des commandes |
| Couple de sortie | 980 N.m ; 723 ft.lbs |
| Max Output Torque | 1938 N.m ; 1429 ft.lbs |
| Inclinaison du couple de moment | 7000 N.m ; 5163 ft.lbs |
| Tenir le couple | 13200 N.m ; 9736 ft.lbs |
| Estimation axiale statique | kN 133,20 ; 29943 livres |
| Estimation radiale statique | kN 53 ; 11977 livres |
| Estimation axiale dynamique | kN 31,90 ; 7171 livres |
| Estimation radiale dynamique | kN 27,91 ; 6274 livres |
| Solutions de rechange de moteur | Moteur de 12/24/48 volts continu ; Moteur pas à pas ; Moteur sans brosse |
| Style de produits | Double axe ; CPV/HCPV ; Plat solaire ; Tour solaire |
| Caractéristique d'application | Système de piste solaire, Machiner industriel |
| Place recommandée de panneau | 30 mètres carrés |
Services adaptés aux besoins du client
1. Conception spéciale basée sur différents applications et projets
2. Différents types de moteurs ont pu être assortis, comme les moteurs hydrauliques, les moteurs pas à pas, les moteurs électriques etc.
3. Les différentes couleurs sont disponibles basées sur le code de RAL ; notre couleur standard est RAL 9006.
