Détails sur le produit:
|
| caractéristique: | Ver et Wormwheel | Matériel: | Quart |
|---|---|---|---|
| Garantie: | 10 ans | Application: | Tour concentrée d'énergie solaire |
| Taille: | Adapté aux besoins du client | Couleur: | Adapté aux besoins du client |
| Moteur: | 24 V CC (facultatif) | Type: | Double axe |
| Mettre en évidence: | Commande de grande précision de groupe d'engrenage à vis sans fin,Commande solaire de groupe du traqueur SDE7,Commande de groupe de tour d'énergie solaire |
||

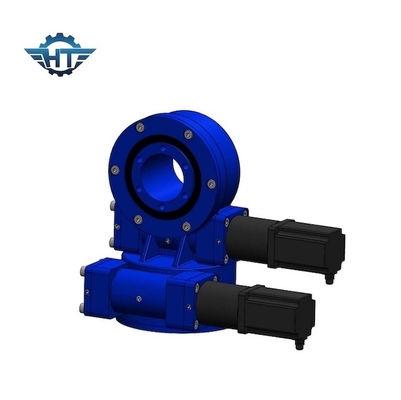

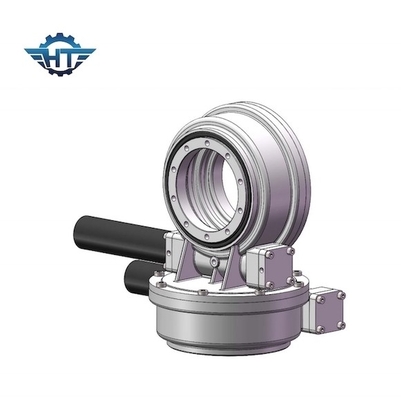

L'engrenage à vis sans fin SDE7 de grande précision a massacré la commande pour la tour concentrée d'énergie solaire
Description SDE7 de grande précision
La double commande de groupe d'axe a pu être appliquée dans la station-tour concentrée d'énergie solaire. La tour CSP adopte la double structure de réservoir, et le nitrate binaire est employé comme chaleur absorbant et milieu de stockage de chaleur. L'énergie solaire rassemblée par le gisement à grande échelle d'héliostat est employée pour stocker le sel fondu, et alors le sel fondu est échangé avec de l'eau selon l'instruction de expédition de la grille d'alimentation. La haute température produite et la vapeur à haute pression conduit le groupe électrogène de turbine pour produire de la puissance de sortie continue, stable et planifiable.
La commande du pivotement de Hangtuo se compose de logement, rapport de pivotement, scellage, enveloppant le ver avec quelques pièces de rechange réalisées. Nous pouvons également produire le moteur électronique et le moteur hydraulique utilisés pour pivoter les commandes, qui peuvent des mouvements pour le sens horaire et parer la rotation de sens horaire.
Paramètres de Slewing Drive Performance de modèle de SDE
| Modèle Performance Parameters de SDE | ||||||||||||
| Modèle | Couple de sortie évaluée (N.m) |
Inclinaison du couple (kN.m) |
Tenant le couple (kN.m) | Charge axiale (kN) | Charge radiale (kN) | Rapport | Efficacité |
Précision (degré) |
IP |
TEP fonctionnante (℃) |
À verrouillage automatique | Poids (kilogrammes) |
| 3" | 600 | 1,5 | 5,8 | 10 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 25kg |
| 5" | 800 | 6 | 9,2 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 34kg |
| 7" | 2000 | 7,5 | 13,2 | 34 | 58 | 57:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 56kg |
| 9" | 4300 | 16 | 27,2 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 92kg |
| 12" | 5800 | 25 | 41 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 160kg |
| 14" | 6750 | 48 | 45 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 224kg |
| 17" | 9460 | 67 | 54 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 320kg |
| 21" | 16000 | 89 | 65 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 492kg |
| 25" | 21450 | 112 | 89 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 705kg |
Avantages
1. moment fort de renversement basé sur l'anneau de pivotement
2. Adopt enveloppant la commande de ver
3. une plus grande charge d'entraînement pour l'usage du contact dentaire multi
4. améliorez la fonction à verrouillage automatique statique
Remarque : Les dimensions et les paramètres ci-dessus peuvent être mis à jour ou ajusté, à des dimensions plus détaillées et à des paramètres, référez-vous svp à nos dessins de ventes.
