Détails sur le produit:
|
| Modèle: | 5 pouces | Rapport de vitesse: | 37:1 |
|---|---|---|---|
| Efficacité: | 40% | Type: | entraînement à double axe |
| Application: | suiveurs solaires à deux axes | Service d'OEM: | Disponible |
| Lieu d'origine: | Changzhou, Chine | Conducteur: | 12/24vdc moteurs, moteurs pas à pas |
| Mettre en évidence: | slewing ring drive,worm drive motor |
||

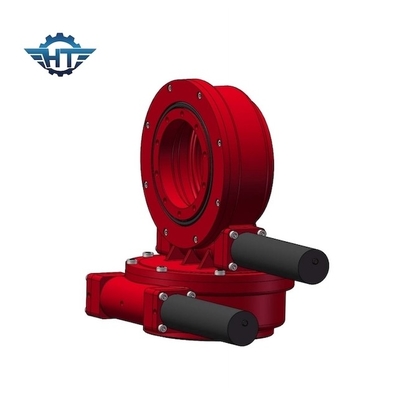

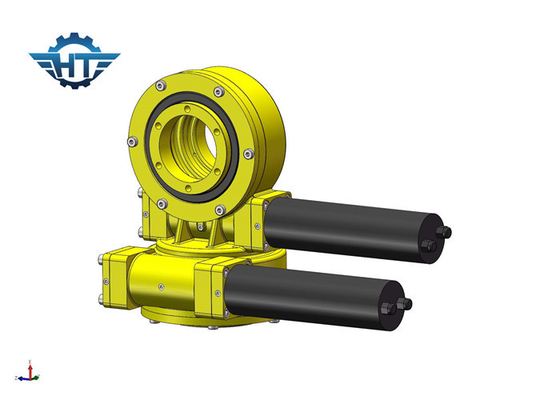

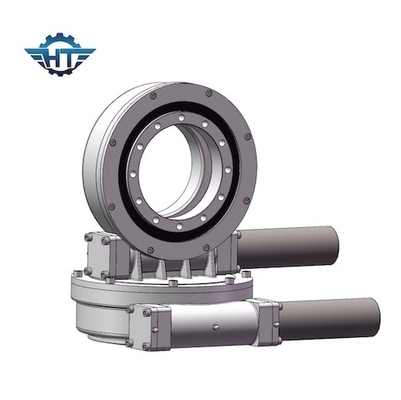

Le double axe SDE5 a massacré la commande avec IP66 a enfermé le logement pour les traqueurs solaires de double axe extérieur
Double description d'entraînement de groupe d'axe
Il est principalement équipé de l'incidence de pivotement, l'axe de logement et de ver, etc.
Il a les caractéristiques de la structure compacte, d'assez de couple, du potentiel à faible bruit et bon d'anti-force et de la représentation stable et sûre.
Paramètres de Slewing Drive Performance de modèle de SDE
| Modèle Performance Parameters de SDE | ||||||||||||
| Modèle | Couple de sortie évaluée (N.m) |
Inclinaison du couple (kN.m) |
Tenant le couple (kN.m) | Charge axiale (kN) | Charge radiale (kN) | Rapport | Efficacité |
Précision (degré) |
IP |
TEP fonctionnante (℃) |
À verrouillage automatique | Poids (kilogrammes) |
| 3" | 600 | 1,5 | 5,8 | 10 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 25kg |
| 5" | 800 | 6 | 9,2 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 34kg |
| 7" | 2000 | 7,5 | 13,2 | 34 | 58 | 57:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 56kg |
| 9" | 4300 | 16 | 27,2 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 92kg |
| 12" | 5800 | 25 | 41 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 160kg |
| 14" | 6750 | 48 | 45 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 224kg |
| 17" | 9460 | 67 | 54 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 320kg |
| 21" | 16000 | 89 | 65 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 492kg |
| 25" | 21450 | 112 | 89 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 705kg |
Application
La commande de pivotement peut soutenir une charge plus axiale, charge radiale et moment d'inclinaison. La plaque tournante ou le cadre tourne à l'azimut et à l'altitude conduits en pivotant la commande.
Il est employé dans l'excavatrice de grues/camion fonctionnant à énergie solaire/aérien/toute autre machine.
Avantages
1. Conçu avec l'axe de ver de sablier qui fournit plus de contact dentaire et de couple plus élevé
2. La durée de vie est augmentée par la vitesse et le caniveau durcissent
3. La performance des produits est examinée et qualité du produit assurée.
Il y a beaucoup d'applications dans lesquelles la commande de pivotement peut être utilisée, principalement parce qu'elle est parfaite pour les applications qui exigent charge-tenir la puissance et la force de rotation de couple.
