Détails sur le produit:
|
| Type: | Commande du pivotement VE6 | Matériel: | Quart |
|---|---|---|---|
| application: | Système de suivi PV | Garantie: | 10 ans |
| Couleur: | Client requis | À l'intérieur de la limite: | OUI |
| Moteur: | 24V | Caractéristique: | La vie de champ de 30 ans |
| Mettre en évidence: | 24V Motor Slewdrive,Solar Energy Slewdrive,Satellite Slewdrive |
||

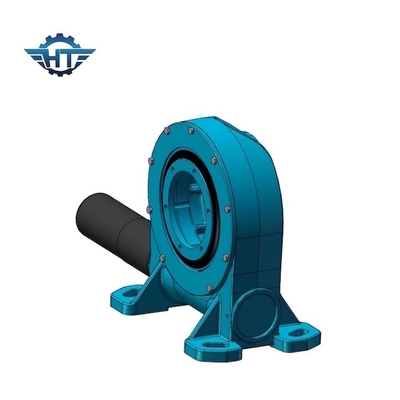

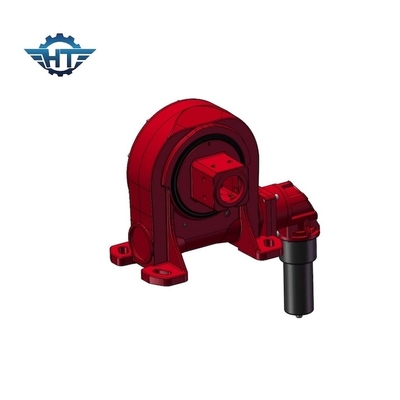

Commande de pivotement de tube de la place VE6 avec 24V le moteur Slewdrive pour le système de piste de picovolte
Description carrée d'entraînement de pivotement de tube
Un individu vertical fermant à clef la commande de pivotement d'engrenage à vis sans fin, généralement référée comme commande de ver ou pivotant des incidences, est un complet, prêt à installer le système qui se compose de la vitesse ou incidence d'anneau de pivotement, ver, base, et logement complètement inclus. Il peut être adapté aux besoins du client avec les moteurs électriques hydrauliques ou, les boîtes de vitesse planétaires, les moteurs à courant alternatif, les moteurs pas à pas etc.
Modèle Performance Parameters du VE
| Modèle Performance Parameters du VE | ||||||||||||
| Modèle | Couple de sortie évaluée (N.m) | Tenant le couple (kN.m) | Inclinant le couple (kN.m) | Charge axiale (kN) | Charge radiale (kN) | Rapport | Efficacité |
Précision (Degré) |
IP | TEP fonctionnante (℃) | À verrouillage automatique | Poids (kilogrammes) |
| 3" | 806 | 9 | 5 | 22 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 12kg |
| 5" | 962 | 30 | 6 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 18kg |
| 7" | 7344 | 60 | 10 | 34 | 58 | 51:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 32kg |
| 8" | 8000 | 70 | 14 | 50 | 80 | 50:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 28kg |
| 9" | 8784 | 80 | 16 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 52kg |
| 12" | 11232 | 100 | 25 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 65kg |
| 14" | 12240 | 120 | 48 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 88 kilogrammes |
| 17" | 14688 | 136 | 67 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 135 kilogrammes |
| 21" | 18000 | 140 | 89 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 192 kilogrammes |
| 25" | 21600 | 150 | 112 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 251 kilogrammes |
Caractéristiques
1. Degrés de la rotation ±60
2. Connexion d'un moteur d'entraînement de la gauche ou du côté droit
3. Pendant l'installation, il n'est pas nécessaire d'ajuster le dégagement de adaptation ; ceci est déjà placé par le producteur avant usine
4. La graisse avait été remplie avant usine
5. Installation simple et bas entretien
6. Utilisation rationnelle de l'espace
7. La vitesse est à verrouillage automatique ; donc un frein n'est pas nécessaire
8. Méthode facile et fluidee de commencer et de s'arrêter
9. Couple de inclinaison élevé, approprié à l'installation horizontale
