Détails sur le produit:
|
| Matériel: | Quart | Modèle: | SDE5 |
|---|---|---|---|
| Rapport de vitesse: | 57:1R | Couple de sortie: | 0,8 kNm |
| Tenir le couple: | 6 kNm | Inclinaison du couple: | 9,2 kNm |
| Efficacité: | 40% | Temp de travail.: | -30℃～+120℃ |
| Mettre en évidence: | slewing ring drive,worm drive motor |
||

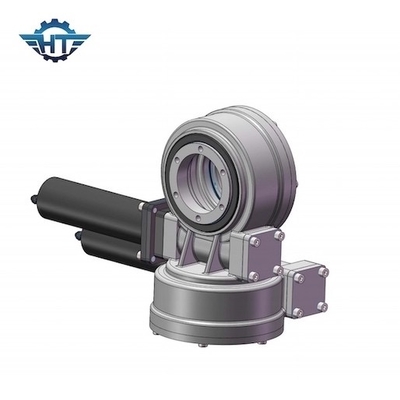

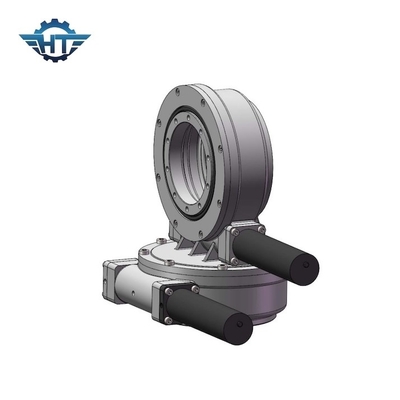

Commande de logement incluse de pivotement d'engrenage à vis sans fin de 5 pouces pour le système et le satellite de piste solaires
Description d'entraînement de pivotement d'engrenage à vis sans fin
La commande de groupe est un produit amélioré des incidences de groupe, qui se compose habituellement de ver, d'incidences de type turbo de groupe, de logement et de ressource de puissance. Le logement qui emploient l'acier moulé de haute qualité a des utilisations 42CrMo très de haute résistance, d'engrenage à vis sans fin et une nitruration d'ion de lueur, sa force de résistance à l'usure est plus haut, dureté plus forte et durée de vie plus longtemps comparée au matériel traditionnel domestique de la nitruration 50Mn de gaz, et tout autre ver domestique d'enveloppe. Dans le procédé réel d'opération, la commande de pivotement, comme composant d'incidence de transmission, doit soutenir la grande force axiale, force radiale et moment de renversement. Afin de répondre aux exigences de l'utilisation, la commande thermique solaire de pivotement doit assurer la force et la rigidité suffisantes tout en ayant l'exactitude extrêmement élevée de pivotement.
Paramètres de Slewing Drive Performance de modèle de SDE
| Modèle Performance Parameters de SDE | ||||||||||||
| Modèle | Couple de sortie évaluée (N.m) |
Inclinaison du couple (kN.m) |
Tenant le couple (kN.m) | Charge axiale (kN) | Charge radiale (kN) | Rapport | Efficacité |
Précision (degré) |
IP |
TEP fonctionnante (℃) |
À verrouillage automatique | Poids (kilogrammes) |
| 3" | 600 | 1,5 | 5,8 | 10 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 25kg |
| 5" | 800 | 6 | 9,2 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 34kg |
| 7" | 2000 | 7,5 | 13,2 | 34 | 58 | 57:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 56kg |
| 9" | 4300 | 16 | 27,2 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 92kg |
| 12" | 5800 | 25 | 41 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 160kg |
| 14" | 6750 | 48 | 45 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 224kg |
| 17" | 9460 | 67 | 54 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 320kg |
| 21" | 16000 | 89 | 65 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 492kg |
| 25" | 21450 | 112 | 89 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 705kg |
Remarque : Les dimensions et les paramètres ci-dessus peuvent être mis à jour ou ajusté, à des dimensions plus détaillées et à des paramètres, référez-vous svp à nos dessins de ventes.
Avantages
1. Moment fort de renversement basé sur l'anneau de pivotement
2. Adopt enveloppant la commande de ver
3. Conduisez une plus grande charge pour l'usage du contact dentaire multi
4. Améliorez la fonction à verrouillage automatique statique
