Détails sur le produit:
|
| Modèle: | SE14 | Tenir le couple: | 54200 nanomètre |
|---|---|---|---|
| Couple d'inclinaison: | 68000 nanomètre | Couple de sortie: | 6550 nanomètre |
| Charge axiale: | kN 680 | Charge radicale: | 230 Kn |
| Certificat: | ISO9001, CE | Application du projet: | système de suivi solaire |
| Mettre en évidence: | hydraulic slew motor,solar tracker drive |
||

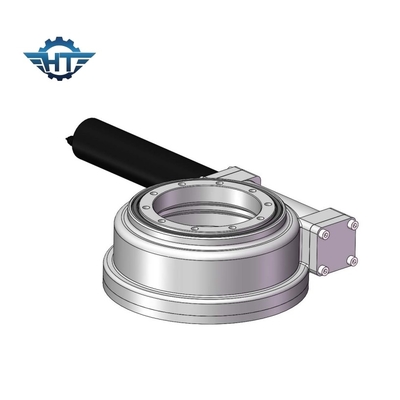

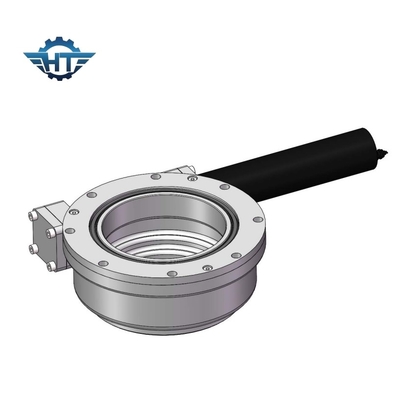

L'engrenage à vis sans fin de série de Se a massacré la commande avec le rendement élevé pour le système de piste solaire
Description d'entraînement de pivotement de Se
L'incidence de pivotement, incidence d'anneau de pivotement comme technologie s'est améliorée, des commandes de pivotement emploient la technologie de ver de sablier, dans laquelle le ver est formé pour engager plus de dents dans la vitesse
Résultats accrus de cet engagement de dent dans une plus grandes force, efficacité et longévité. La commande de pivotement emploie la technologie standard de ver en laquelle le ver sur l'horizontal le rapport de vitesse de l'axe dépend des relations entre le nombre de fils sur le ver et le nombre de dents dans l'engrenage à vis sans fin ou la vitesse.
Représentation de série de Se
| Modèle | Rapport | Couple de sortie évaluée (N.m) | Inclinant le couple (N.m) | Tenant le couple (N.m) | Charge axiale (kN) | Charge radiale (kN) | Efficacité | Précision (°) | À verrouillage automatique | Poids (kilogrammes) |
| 1" | 32:1 | 400 | 1000 | 1800 | 22 | 12 | 40% | ≤0.1 | Oui | 6 |
| 3" | 31:1 | 600 | 1500 | 3000 | 30 | 16 | 40% | ≤0.1 | Oui | 8 |
| 5" | 37:1 | 800 | 6000 | 9200 | 68 | 27 | 40% | ≤0.1 | Oui | 12 |
| 7" | 57:1 | 2000 | 13500 | 13200 | 132 | 58 | 40% | ≤0.1 | Oui | 21 |
| 9" | 61:1 | 4400 | 45000 | 30800 | 340 | 130 | 40% | ≤0.1 | Oui | 49 |
| 12" | 78:1 | 5800 | 54400 | 40560 | 480 | 190 | 40% | ≤0.1 | Oui | 61 |
| 14" | 85:1 | 6550 | 68000 | 54200 | 680 | 230 | 40% | ≤0.1 | Oui | 63 |
| 17" | 102:1 | 9400 | 135600 | 65040 | 980 | 390 | 40% | ≤0.1 | Oui | 105 |
| 21" | 125:1 | 16000 | 203400 | 81000 | 1600 | 640 | 40% | ≤0.1 | Oui | 149 |
| 25" | 150:1 | 21000 | 271160 | 89000 | 2400 | 950 | 40% | ≤0.1 | Oui | 204 |
Installation de la commande de groupe
1.Clean la structure de support, par exemple de la soudure, de la galvanisation, des résidus, de la saleté, etc.
2.Lift la commande de groupe avec des boulons d'oeil.
la commande du groupe 3.The sera montée dans l'état déchargé.
la procédure 4.The suivante sera suivie afin d'éviter des déviations entre le boulon serrant des forces.
liquide de serrure du fil 5.Apply aux fils.
liquide de serrure du fil 6.Lay sur l'espace de fil demandant les pièces convenables entièrement.
7.Preload les boulons en travers. Voyez le modèle général dans le croquis ci-dessous comment des boulons obtenir le couple dans en travers l'ordre. Début avec l'anneau intérieur ou externe. Faites torqueing en travers de tous les boulons à 30% de serrer le couple. Répétez alors en travers le couple à 80% de serrer le couple. Enfin en travers serrer à la clé dynamométrique à 100% du couple de serrage.
Il y a beaucoup d'applications où une commande rotatoire peut être employée, primaires parce qu'elle est bien adaptée pour les applications qui exigent de la charge de maintenir la puissance et le couple de rotation.
Les applications typiques d'entraînement d'oscillation incluent, mais ne sont pas limitées à :
traqueur 1.Solar
turbines 2.Wind
ascenseur 3.Men's
machines 4.Hydraulic
5.Telehandler
6.Excavator
7.Lift
8.Crane
équipement 9.Drilling
équipement 10.Military
