Détails sur le produit:
|
| Matériel: | 50Mn, 42CrMo | Numéro de modèle: | SDE21 |
|---|---|---|---|
| OEM: | disponible | Application: | tour solaire et PV concentré |
| Rapport: | 125 | Logement fermé: | Oui |
| Garantie: | 3 ans | Temps de la vie: | 30 ans |
| Méthode de rotation: | Deux sens | ||
| Mettre en évidence: | Groupe Ring Drive d'engrenage à vis sans fin,L'usine concentrée par tour a massacré Ring Drive,Selflock Sde a massacré Ring Drive |
||

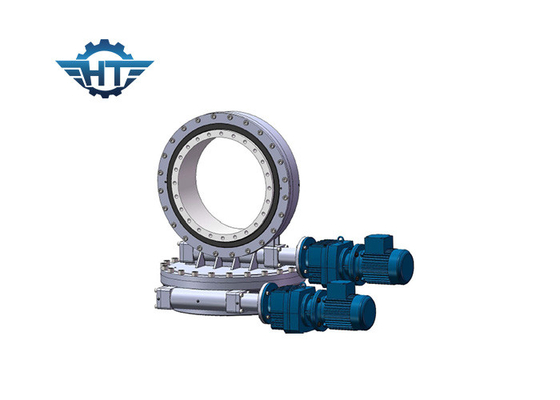

Le groupe Ring Drive Used For Tower d'engrenage à vis sans fin de série de l'Auto-serrure SDE a concentré l'usine et le CPV
Le double axe de précision de haute résistance a massacré la commande pour le traqueur solaire
Généralement commande de pivotement de vitesse de groupe utilisée dans les machines gauches, véhicules de construction spéciale, remorques, tous les types de grues, plate-forme de travail aérienne. De nos jours, comme demande globale d'énergie propre, la commande de pivotement sont très utilisée dans les systèmes de piste solaires, petites turbines de vent
Hangtuo est entièrement équipement avec toutes les machines avancées pour la fabrication, l'assemblée, l'inspection, les processus d'essai et le nettoyage et la peinture et les lignes de revêtement automatiques de puissance.
La commande de pivotement est la combinaison de l'anneau de pivotement avec le shft de ver de sablier, qui fournit plus de contact dentaire, de couple accru d'entraînement et de rotation plus sans heurt.
Caractéristiques
1. Charges radiales et axiales, et inclinaison des moments simultanément
2. l'épargne d'espace dans les équipements
3. capacité de charge maximum dans un design compact
4. durée de vie étendue
5. couple et charge à haute production de se tenir
6. Précision de cheminement supérieure
7. résistance à la corrosion forte et scellage efficaces
Liste de pièces principale
1, logeant la base
2, anneau de pivotement
3, caniveau
4, joint
5, plat supérieur
6, conduisent (le moteur hydraulique de /electronic de moteur)
7, adaptateur de moteur
8, joint circulaire
9, ont entré le trou
10, axe vis-à-vis le moteur
11, monture
12, couverture
13, encodeur
Avantages
1. Nous pouvons fournir la diverse taille de la commande de pivotement.
2. chaîne de diamètre : 3 pouces-----25 pouces, chaîne de poids : 25kg--------705kg
3. conception et fabrication selon les besoins de client, commande de pivotement d'OEM.
4. de haute qualité, prix concurrentiel, livraison rapide et meilleurs services.
Normes
ISO9001 : 2008, CE
Doubles paramètres d'entraînement de groupe d'axe
| Modèle | Rapport | Couple de sortie évaluée (N.m) | Inclinant le couple (N.m) | Tenant le couple (N.m) | Charge axiale (kN) | Charge radiale (kN) | Efficacité | Précision (°) | À verrouillage automatique | Poids (kilogrammes) |
| 3" | 31:1 | 600 | 1500 | 5800 | 10 | 15 | 40% | ≤0.1 | Oui | 25 |
| 5" | 37:1 | 800 | 6000 | 9200 | 16 | 27 | 40% | ≤0.1 | Oui | 34 |
| 7" | 57:1 | 2000 | 7500 | 13200 | 34 | 58 | 40% | ≤0.1 | Oui | 56 |
| 9" | 61:1 | 4300 | 16000 | 27200 | 60 | 130 | 40% | ≤0.1 | Oui | 92 |
| 12" | 78:1 | 5800 | 25000 | 40560 | 77 | 190 | 40% | ≤0.1 | Oui | 160 |
| 14" | 85:1 | 6750 | 48000 | 44200 | 110 | 230 | 40% | ≤0.1 | Oui | 224 |
| 17" | 102:1 | 9460 | 67000 | 53040 | 142 | 390 | 40% | ≤0.1 | Oui | 320 |
| 21" | 125:1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | ≤0.1 | Oui | 492 |
| 25" | 150:1 | 21450 | 112000 | 89000 | 476 | 950 | 40% | ≤0.1 | Oui | 705 |
