| Brand Name: | HangTuo |
| Model Number: | SDE 21" |
| MOQ: | 1 morceau |
| Prix: | USD 280~504 / pc |
| Delivery Time: | 15 ~ 45 jours |
| Payment Terms: | L/C, T/T, Western Union |

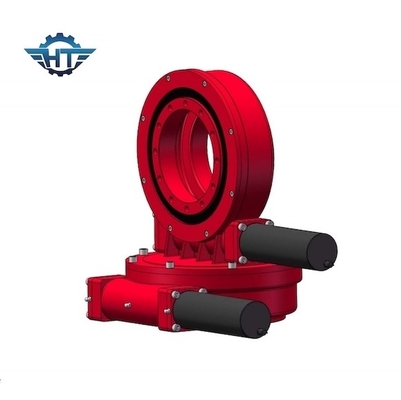

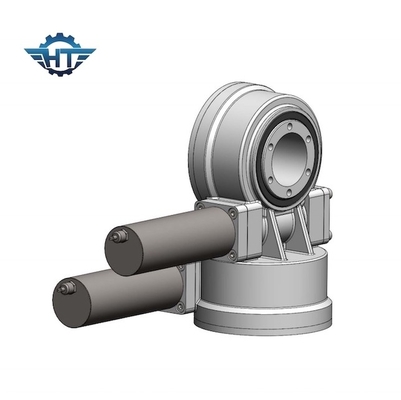

» Le double axe du couple SDE21 élevé a massacré la commande pour satellite/robot/machines de construction
Double description satellite d'entraînement de groupe d'axe
commande de pivotement de Double-axe concevant avec la commande biaxiale en même temps. C'est plus d'entrer en contact de dent et de double couple de sortie que la commande de pivotement de série de Se. Ce produit a une longue histoire, technologie transformatrice a été très mûr maintenant.
Caractéristiques
Options de moteur de vitesse
Des boîtes de vitesse électriques et planétaires peuvent être conçues selon l'exigence de client. La commande de pivotement a l'avantage pour ménager de l'espace dans les équipements, capacité de charge maximum dans un design compact, durée de vie étendue, coûts de maintenance réduits.
Paramètres de Slewing Drive Performance de modèle de SDE
| Modèle Performance Parameters de SDE | ||||||||||||
| Modèle | Couple de sortie évaluée (N.m) |
Inclinaison du couple (kN.m) |
Tenant le couple (kN.m) | Charge axiale (kN) | Charge radiale (kN) | Rapport | Efficacité |
Précision (degré) |
IP |
TEP fonctionnante (℃) |
À verrouillage automatique | Poids (kilogrammes) |
| 3" | 600 | 1,5 | 5,8 | 10 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 25kg |
| 5" | 800 | 6 | 9,2 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 34kg |
| 7" | 2000 | 7,5 | 13,2 | 34 | 58 | 57:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 56kg |
| 9" | 4300 | 16 | 27,2 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 92kg |
| 12" | 5800 | 25 | 41 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 160kg |
| 14" | 6750 | 48 | 45 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 224kg |
| 17" | 9460 | 67 | 54 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 320kg |
| 21" | 16000 | 89 | 65 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 492kg |
| 25" | 21450 | 112 | 89 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 705kg |
Applications
La double commande de pivotement d'axe peut être appliquée dans le système de piste solaire, le plat solaire, le picovolte, le CPV, le CSP, la turbine de vent et l'antenne parabolique.
