Détails sur le produit:
|
| Matériel: | 50Mn, 42CrMo | Modèle: | SDE12 |
|---|---|---|---|
| Type: | Ver et Wormwheel | Garantie: | 3 ans |
| OEM: | Disponible | Support technique: | toute la vie |
| Application: | Système solaire de Sun de double axe | Temp de travail.: | -30～+120 Celsius |
| Mettre en évidence: | slewing ring drive,small slew drive |
||

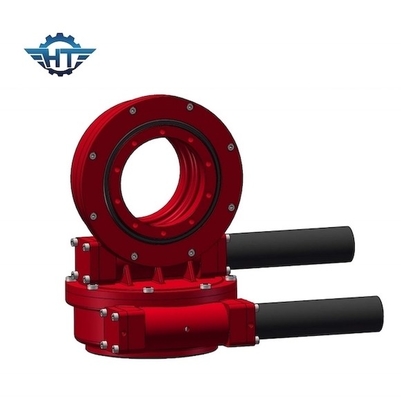

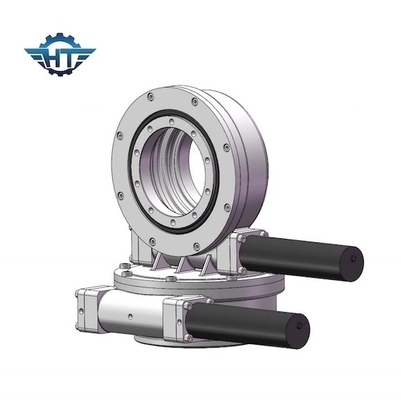

Le rapport 78/1 de vitesse double axe SDE12 a massacré la commande biaxiale pour le système solaire de Sun de double axe
Double commande de groupe d'axe (type de SDE) - commande solaire de groupe de traqueur
Concevoir de série de SDE est absorbe les avantages du VE et de l'expert en logiciel. La direction d'azimut et d'altitude 3D tournant en même temps.
La demande la plus commune d'entraînement de pivotement de commandes de pivotement de double-axe sont les traqueurs solaires de double-axe, tels que les héliostats et le photovoltaics concentré (CPV), et les plats de satellite ou de radar. D'autres applications incluent les ascenseurs des véhicules à moteur, les positionneurs robotiques de bras, et l'équipement d'étape.
Caractéristiques
Nos tailles de modèle bas fournissent des gammes de performances de 1 500 nanomètre à 11 200 nanomètre de tenir le couple, 100Nm à 20 000 nanomètre de couple de sortie, 5000 nanomètre à 89 000 nanomètre d'incliner le couple, et les rapports de réduction de boîte de vitesse du 30:1 jusqu'à 150 : 1. En attachant une boîte de vitesse planétaire, le rapport de vitesse a pu être encore plus haut. Les commandes peuvent être montées horizontalement, verticalement, ou sur une combinaison des haches multiples.
Paramètres de Slewing Drive Performance de modèle de SDE
| Modèle Performance Parameters de SDE | ||||||||||||
| Modèle | Couple de sortie évaluée (N.m) |
Inclinaison du couple (kN.m) |
Tenant le couple (kN.m) | Charge axiale (kN) | Charge radiale (kN) | Rapport | Efficacité |
Précision (degré) |
IP |
TEP fonctionnante (℃) |
À verrouillage automatique | Poids (kilogrammes) |
| 3" | 600 | 1,5 | 5,8 | 10 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 25kg |
| 5" | 800 | 6 | 9,2 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 34kg |
| 7" | 2000 | 7,5 | 13,2 | 34 | 58 | 57:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 56kg |
| 9" | 4300 | 16 | 27,2 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 92kg |
| 12" | 5800 | 25 | 41 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 160kg |
| 14" | 6750 | 48 | 45 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 224kg |
| 17" | 9460 | 67 | 54 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 320kg |
| 21" | 16000 | 89 | 65 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 492kg |
| 25" | 21450 | 112 | 89 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 705kg |
Fiabilité
Nos commandes de pivotement de double-axe de SDE sont assurées pendant un temps de la vie de champ de 30 ans du positionnement 3D précis. Les commandes de SDE créent une solution efficace et fiable dans une commande simple. Nous qualifions tous nos composants et matières premières utilisant des normes fixées par OIN 9001, certifications de la CE pour maximiser la vie de champ.
Représentation
Nos commandes de groupe emploient la technologie brevetée de ver de sablier pour donner l'appui maximum de contrôle et de mouvement. Nos engrenages à vis sans fin engagent 5 à 11 dents sur la ligne de lancement de la vitesse d'anneau de la vis de sablier, qui est un engagement plus élevé de dent que les vers standard, donnant à la boîte de vitesse une plus grandes stabilité et force. Apprenez plus au sujet de la technologie de sablier.
Par adoping le ver de sablier, les commandes ont les caractéristiques suivantes :
1) Couple et charge à haute production de se tenir
2) Précision de cheminement supérieure
3) Résistance à la corrosion forte et scellage efficaces
Comment choisir la taille appropriée des commandes de pivotement ?
Le choix d'une taille appropriée des commandes de pivotement afin d'éviter non seulement du manque d'interprétation ou de l'excédent d'interprétation est de jouer un rôle important en réalisant les solutions rentables.
Veuillez nous fournir l'information suivante afin de choisir une commande appropriée de pivotement :
1. l'application
2. la toque de sortie a exigé. Si vous n'avez pas une idée claire de ces données, dites-juste nous la charge, par exemple, le poids de panneaux et des supports sur notre commande de pivotement.
3. les dimensions de charge et le plus grand vent dans votre secteur pendant les dernières 10 années qui sont employées pour calculer si la commande que nous avons recommandée pourraient soutenir la charge de maxium quand là vient le grand vent.
4. la vitesse de sortie que vous avez exigée qui nous aidera à recommander les moteurs appropriés pour vous.
5. d'autres informations telles que la demande etc. de contrecoup, de catégorie d'IP
