Détails sur le produit:
|
| Modèle: | SDE7" | Rapport de vitesse: | 57:1 |
|---|---|---|---|
| Couple de sortie évaluée: | 2000 nanomètres | Tenir le couple: | 13500 Nm |
| Couple d'inclinaison: | 7500 nanomètre | Efficacité: | 40% |
| Charge axiale: | 34 kN | Charge radiale: | 58 kN |
| Mettre en évidence: | hydraulic slew motor,slewing gear |
||

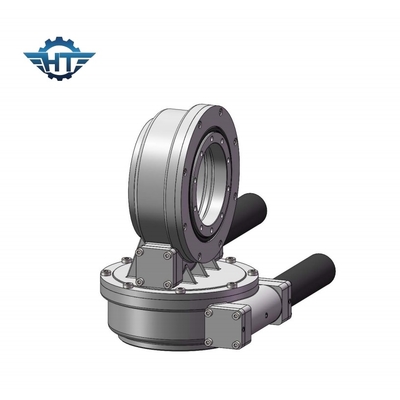

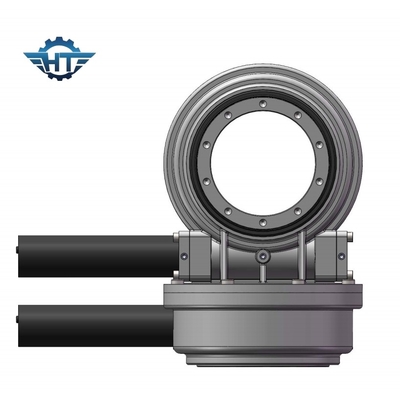

Commande solaire de groupe de double axe de SDE avec les réducteurs planétaires, longue durée pour les traqueurs solaires
Double description d'entraînement de pivotement d'axe
La double commande de groupe d'axe de 7 pouces SDE7 sont parfaite pour les situations qui ont besoin de la voie vers le soleil tout le temps du lever de soleil au coucher du soleil. Elle peut augmenter la capacité de production d'énergie. Les applications typiques incluent les traqueurs solaires de double axe, il peuvent également appliqué dans des plats de satellite et de radar, les machines qui ont besoin déplacer 360 degrés aux deux directions.
Données de représentation de Slew Drive Technical de modèle de SDE
| Modèle | Rapport | Couple de sortie évaluée (N.m) | Inclinant le couple (N.m) | Tenant le couple (N.m) | Charge axiale (kN) | Charge radiale (kN) | Efficacité | Précision (°) | À verrouillage automatique | Poids (kilogrammes) |
| 3" | 31:1 | 600 | 1500 | 5800 | 10 | 15 | 40% | ≤0.1 | Oui | 25 |
| 5" | 37:1 | 800 | 6000 | 9200 | 16 | 27 | 40% | ≤0.1 | Oui | 34 |
| 7" | 57:1 | 2000 | 7500 | 13200 | 34 | 58 | 40% | ≤0.1 | Oui | 56 |
| 9" | 61:1 | 4300 | 16000 | 27200 | 60 | 130 | 40% | ≤0.1 | Oui | 92 |
| 12" | 78:1 | 5800 | 25000 | 40560 | 77 | 190 | 40% | ≤0.1 | Oui | 160 |
| 14" | 85:1 | 6750 | 48000 | 44200 | 110 | 230 | 40% | ≤0.1 | Oui | 224 |
| 17" | 102:1 | 9460 | 67000 | 53040 | 142 | 390 | 40% | ≤0.1 | Oui | 320 |
| 21" | 125:1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | ≤0.1 | Oui | 492 |
| 25" | 150:1 | 21450 | 112000 | 89000 | 476 | 950 | 40% | ≤0.1 | Oui | 705 |
Type de système de piste solaire d'entraînement de groupe
1) Inclination optimale fixe
À de basses latitudes, l'augmentation de la production d'électricité est due minimal à l'inclination optimale inférieure (comme dans 8°, presque aucune augmentation) ; Aux latitudes élevées, l'inclination optima est grande et la quantité de l'électricité produite est sensiblement plus haute (par exemple, environ de 25% à 50°)
2) Axe simple plat
Il dépistent le changement de l'angle d'incident d'ici un jour du soleil, et son taux d'accroissement de production d'électricité à de basses latitudes est sensiblement meilleur que celui des latitudes élevées. Il est a généralement cru que le cheminement simple plat d'axe est plus approprié pour l'usage des latitudes moins le ° de 30.
3) Axe simple oblique
Il est plus approprié aux latitudes élevées.
4) double cheminement d'axe
Cette approche est clairement la plus haute dans l'augmentation de la production d'électricité due au cheminement des changements de l'angle d'incident du soleil d'ici un jour et d'ici un an.
5) Réglable fixe
Ce type est basé sur le changement de l'angle d'incidence d'ici un an du soleil pour ajuster l'inclination de la parenthèse, de ce fait réalisant une augmentation de production d'électricité
La différence la plus fondamentale entre les différentes méthodes de montage est la différence dans la production d'électricité qu'ils apportent. Naturellement, il y aura des différences dans l'investissement initial et les coûts de maintenance opérationnels.
Les réducteurs planétaires sont idéaux pour des applications exigeant le couple élevé dans un petit paquet et un axe de sortie avec l'alignement coaxial
Services adaptés aux besoins du client
1. Conception spéciale basée sur différents applications et projets
2. des types différents de moteurs ont pu être assortis, comme les moteurs hydrauliques, les moteurs pas à pas, les moteurs électriques etc.
3. les couleurs différentes sont disponibles basées sur le code de RAL ; notre couleur standard est RAL 9006.
