Détails sur le produit:
|
| Matériel: | 50Mn, 42CrMo, QT | Rapport de vitesse: | 125:1 |
|---|---|---|---|
| Couple de sortie évaluée: | kNm 16 | Tenir le couple: | 89 kNm |
| Inclinaison du couple: | 65 kNm | Couleur standard: | RAL 9006 |

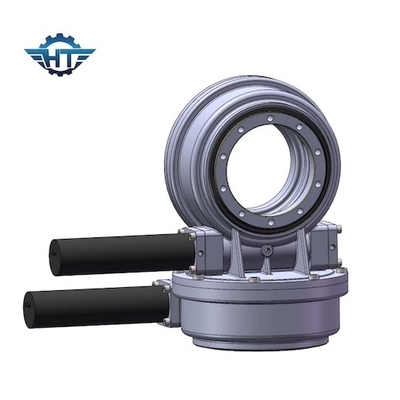

| Contrecoup: | moins de 0,1 degrés | Type rotatif: | Double axe |
| Mettre en évidence: | slewing ring drive,small slew drive |
||

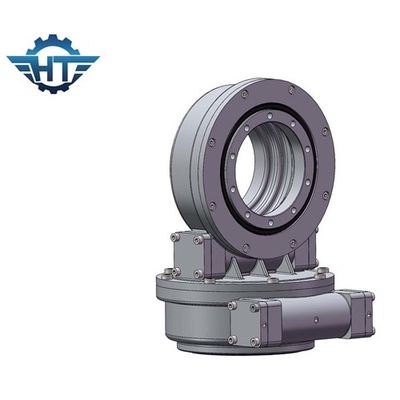

Le rapport 125/1 engrenage à vis sans fin de la vitesse SDE21 de sablier a massacré la commande avec le logement inclus pour CPV
Description d'entraînement de groupe d'engrenage à vis sans fin
Des commandes de groupe sont employées pour la transmission concourante des forces axiales et radiales aussi bien que la transmission d'incliner des moments. Les commandes de groupe se composent d'un anneau de pivotement de boule ou de rouleau, des commandes hydrauliques ou électriques, et d'un logement complètement inclus. Le Se de série a massacré des commandes sont conçus avec l'engrenage à vis sans fin.
SDE3, SDE7, SDE21 ISO9001/CE a délivré un certificat l'engrenage à vis sans fin d'entraînement de groupe pour le traqueur du soleil
1) couple et charge à haute production de se tenir
2) précision de cheminement supérieure
3) résistance à la corrosion forte et scellage efficaces
Paramètres de Slewing Drive Performance de modèle de SDE
| Modèle Performance Parameters de SDE | ||||||||||||
| Modèle | Couple de sortie évaluée (N.m) |
Inclinaison du couple (kN.m) |
Tenant le couple (kN.m) | Charge axiale (kN) | Charge radiale (kN) | Rapport | Efficacité |
Précision (degré) |
IP |
TEP fonctionnante (℃) |
À verrouillage automatique | Poids (kilogrammes) |
| 3" | 600 | 1,5 | 5,8 | 10 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 25kg |
| 5" | 800 | 6 | 9,2 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 34kg |
| 7" | 2000 | 7,5 | 13,2 | 34 | 58 | 57:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 56kg |
| 9" | 4300 | 16 | 27,2 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 92kg |
| 12" | 5800 | 25 | 41 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 160kg |
| 14" | 6750 | 48 | 45 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 224kg |
| 17" | 9460 | 67 | 54 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 320kg |
| 21" | 16000 | 89 | 65 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 492kg |
| 25" | 21450 | 112 | 89 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 705kg |
Remarque : Les dimensions et les paramètres ci-dessus peuvent être mis à jour ou ajusté, à des dimensions plus détaillées et à des paramètres, référez-vous svp à nos dessins de ventes.
Services adaptés aux besoins du client
1. Conception spéciale basée sur différents applications et projets
2. des types différents de moteurs ont pu être assortis, comme les moteurs hydrauliques, les moteurs pas à pas, les moteurs électriques etc.
3. les couleurs différentes sont disponibles basées sur le code de RAL ; notre couleur standard est RAL 9006.
Champs d'application
| Champ d'énergie éolienne | Machines métallurgiques |
| Industrie légère | Équipements lourds |
| Marine Machiner gauche | Produits militaires. |
| Exploitation de machines de construction | Équipement de travaux en acier |
| Station d'épuration | Machines agricoles |
