Détails sur le produit:
|
| Matériel: | Quart | Modèle: | SDE7 » |
|---|---|---|---|
| Rapport de vitesse: | 57:1 | Couple de sortie évaluée: | 2000 nanomètres |
| Tenir le couple: | 13500 nanomètre | Inclinaison du couple: | 7500 Nm |
| Charge axiale: | kN 34 | Charge radiale: | 58 kN |
| Mettre en évidence: | hydraulic slew motor,slewing gear |
||

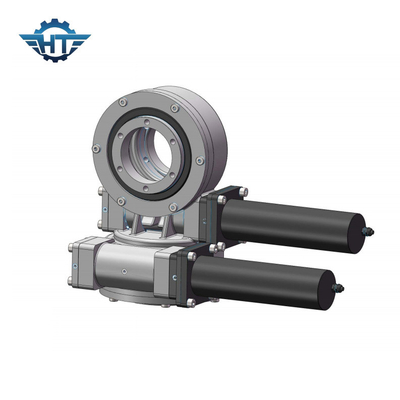

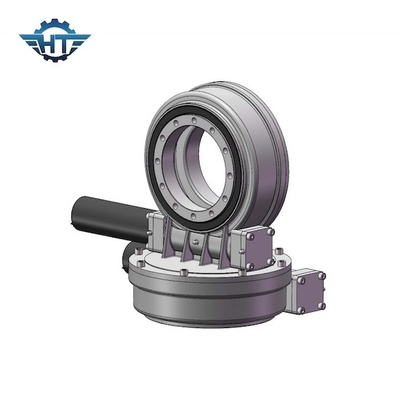

Double boîte de vitesse d'entraînement de groupe d'axe de 7 pouces avec le moteur électrique de C.C 24v pour le système de piste solaire
A massacré la description de boîte de vitesse d'entraînement
Les doubles commandes de pivotement d'axe sont parfaites pour les situations qui doivent tourner verticalement et horizontalement. Les applications typiques incluent les plats solaires de traqueurs, de satellite et de radar de double axe, les machines qui ont besoin déplacer 360 degrés aux deux directions. La commande du pivotement de Hangtuo adopte la conception intégrée du lancement et de l'azimut, et la structure globale est compacte, qui résout le problème de l'installation complexe du réducteur fendu, réduit les pièces superflues, et réduit le taux d'échec du moteur principal ; en même temps, afin d'assurer l'incidence fiable, le pivotement d'azimut conduisent le système adopte les roulements à billes quatre point de haute résistance de contact, qui peuvent soutenir un grand moment de renversement tout en soutenant une certaine force axiale et la force radiale.
Paramètres de Slewing Drive Performance de modèle de SDE
| Modèle Performance Parameters de SDE | ||||||||||||
| Modèle | Couple de sortie évaluée (N.m) |
Inclinaison du couple (kN.m) |
Tenant le couple (kN.m) | Charge axiale (kN) | Charge radiale (kN) | Rapport | Efficacité |
Précision (degré) |
IP |
TEP fonctionnante (℃) |
À verrouillage automatique | Poids (kilogrammes) |
| 3" | 600 | 1,5 | 5,8 | 10 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 25kg |
| 5" | 800 | 6 | 9,2 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 34kg |
| 7" | 2000 | 7,5 | 13,2 | 34 | 58 | 57:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 56kg |
| 9" | 4300 | 16 | 27,2 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 92kg |
| 12" | 5800 | 25 | 41 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 160kg |
| 14" | 6750 | 48 | 45 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 224kg |
| 17" | 9460 | 67 | 54 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 320kg |
| 21" | 16000 | 89 | 65 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 492kg |
| 25" | 21450 | 112 | 89 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 705kg |
Caractéristiques
1. couple backholding élevé pour améliorer la sécurité solaire du système de piste
2. enveloppement de l'intérieur d'entraînement de ver
3. contact dentaire multi pour assurer la charge élevée
4. fonction à verrouillage automatique
