Détails sur le produit:
|
| Matériel: | Quart | Modèle: | axe simple 5 pouces |
|---|---|---|---|
| Rapport de vitesse: | 37:1 | Couple de sortie évaluée: | 962 nanomètre |
| Tenir le couple: | kNm 30 | Inclinaison du couple: | 6 kNm |
| Efficacité: | 40% | Temp de travail.: | -30℃~+80℃ |
| Mettre en évidence: | slewing ring drive,worm drive motor |
||

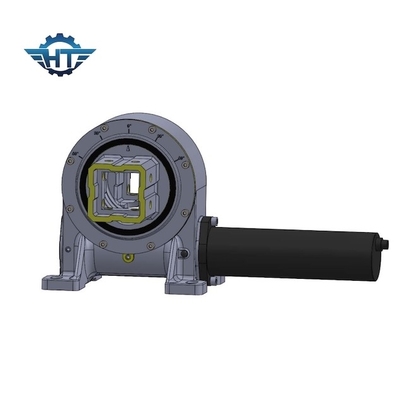

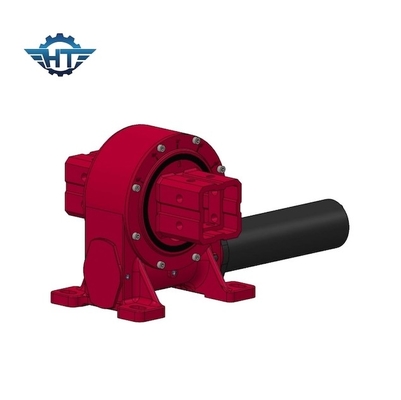

Commande incluse de pivotement d'engrenage à vis sans fin VE5 pour le système de piste simple de GPS Sun d'axe
Commande Descripiton de pivotement d'engrenage à vis sans fin
La commande du pivotement de Hangtuo se compose de logement, rapport de pivotement, scellage, enveloppant le ver avec quelques pièces de rechange réalisées. Nous pouvons également produire le moteur électronique et le moteur hydraulique utilisés pour pivoter les commandes, qui peuvent des mouvements pour le sens horaire et parer la rotation de sens horaire.
Modèle : VE5
Point d'origine : Changzhou, Chine
Marque : HT
Type : Inclus
Matériel : Quart
Couple de sortie : 962 N.m
Inclinaison du couple de moment : 6000 N.m
Tenir le couple : 30 kN.m
Estimation axiale statique : 16 KN
Estimation radiale statique : 27 KN
Rapport de vitesse : 37:1
Efficacité : 40%
Modèle Performance Parameters du VE
| Modèle Performance Parameters du VE | ||||||||||||
| Modèle | Couple de sortie évaluée (N.m) | Tenant le couple (kN.m) | Inclinant le couple (kN.m) | Charge axiale (kN) | Charge radiale (kN) | Rapport | Efficacité |
Précision (Degré) |
IP | TEP fonctionnante (℃) | À verrouillage automatique | Poids (kilogrammes) |
| 3" | 806 | 9 | 5 | 22 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 12kg |
| 5" | 962 | 30 | 6 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 18kg |
| 7" | 7344 | 60 | 10 | 34 | 58 | 51:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 32kg |
| 8" | 8000 | 70 | 14 | 50 | 80 | 50:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 28kg |
| 9" | 8784 | 80 | 16 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 52kg |
| 12" | 11232 | 100 | 25 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 65kg |
| 14" | 12240 | 120 | 48 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 88 kilogrammes |
| 17" | 14688 | 136 | 67 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 135 kilogrammes |
| 21" | 18000 | 140 | 89 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 192 kilogrammes |
| 25" | 21600 | 150 | 112 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 251 kilogrammes |
Avantages
1. Moment fort de renversement basé sur l'anneau de pivotement
2. Adopt enveloppant la commande de ver
3. Conduisez une plus grande charge pour l'usage du contact dentaire multi
4. Améliorez la fonction à verrouillage automatique statique
