Détails sur le produit:
|
| Matériel: | Quart | Type: | Ver et Wormwheel |
|---|---|---|---|
| Temps de la vie: | 30 ans | Application: | traqueur solaire à deux axes |
| Rapport de vitesse: | 57 | Logement fermé: | Oui |
| Contrecoup: | moins de 0,1 degrés | Effeciency: | 40% |
| Mettre en évidence: | slewing ring drive,small slew drive |
||

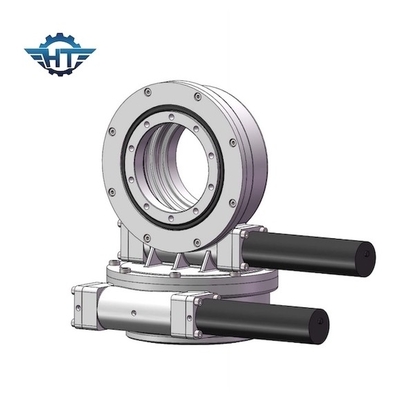

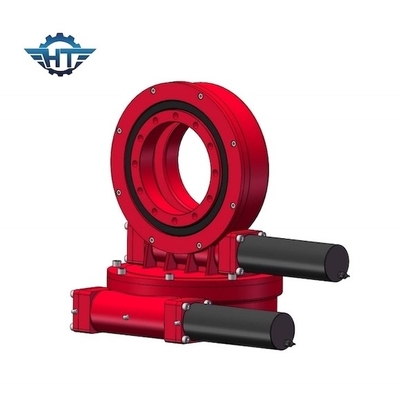

Participation matérielle d'entraînement de groupe d'axe de quart la double serrent à la clé dynamométrique 13 KNm pour le système de piste solaire
Double description d'entraînement de groupe d'axe
Commande du pivotement SDE7 pour le traqueur solaire de Double-axe
Marque : HT
Number modèle : SDE3A
Condition : Nouveau
Service après-vente fourni : Ingénieurs disponibles pour entretenir des machines à l'étranger
Couple de sortie : 2000 N.m
Inclinaison du couple de moment : 13500 N, m
Tenir le couple : 13200 N.m
Estimation axiale : 34 KN
Estimation radiale : 58 KN
Rapport de vitesse : 57:1
Cheminement de la précision : ≤ 0.1°
Moteur : 12V, 24V, moteur de C.C, 380V, moteur à courant alternatif 220V
Poids net : 56 kilogrammes
Délai de livraison : À moins 15 ouvrable les jours après ordre ont confirmé et le paiement a reçu.
Paramètres de Slewing Drive Performance de modèle de SDE
| Modèle Performance Parameters de SDE | ||||||||||||
| Modèle | Couple de sortie évaluée (N.m) |
Inclinaison du couple (kN.m) |
Tenant le couple (kN.m) | Charge axiale (kN) | Charge radiale (kN) | Rapport | Efficacité |
Précision (degré) |
IP |
TEP fonctionnante (℃) |
À verrouillage automatique | Poids (kilogrammes) |
| 3" | 600 | 1,5 | 5,8 | 10 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 25kg |
| 5" | 800 | 6 | 9,2 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 34kg |
| 7" | 2000 | 7,5 | 13,2 | 34 | 58 | 57:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 56kg |
| 9" | 4300 | 16 | 27,2 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 92kg |
| 12" | 5800 | 25 | 41 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 160kg |
| 14" | 6750 | 48 | 45 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 224kg |
| 17" | 9460 | 67 | 54 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 320kg |
| 21" | 16000 | 89 | 65 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 492kg |
| 25" | 21450 | 112 | 89 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui |
705kg
|
Applications
La demande la plus commune d'entraînement de pivotement de traqueurs solaires de pivotement de double-axe de drivesare de double-axe, tels que les héliostats et le photovoltaics concentré (CPV), et plats de satellite ou de radar. D'autres applications incluent les ascenseurs des véhicules à moteur, les positionneurs robotiques de bras, et l'équipement d'étape.
Caractéristiques de positionneur de Double-axe de SDE
1) Commande de pivotement de série de SDE très utilisée pour les pièces relatives de rotation du traqueur solaire.
2) Doubles traqueur d'axe de picovolte solaire et solaire
Des commandes de pivotement de double-axe de SDE sont assurées pendant une vie de champ de 30 ans du positionnement 3D précis. Les commandes de SDE créent une solution efficace et fiable dans une commande simple. Nous qualifions tous nos composants et matières premières utilisant des normes fixées par OIN 9001, certifications de la CE pour maximiser la vie de champ.
