Détails sur le produit:
|
| Matériel: | 50Mn, 42CrMo | Numéro de modèle: | SE14 |
|---|---|---|---|
| Type: | Ver et Wormwheel | Temps de la vie: | 30 ans |
| OEM: | disponible | APPLICATION: | Centrale concentrée |
| Rapport: | 85:1 | Logement fermé: | Oui |
| Mettre en évidence: | slewing ring drive,small slew drive |
||

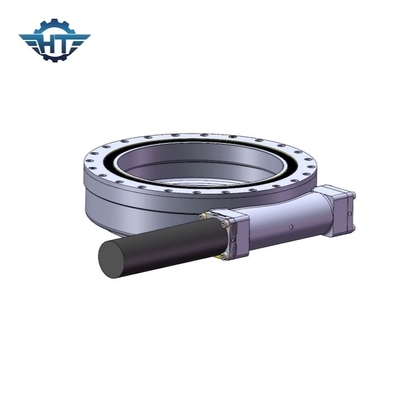

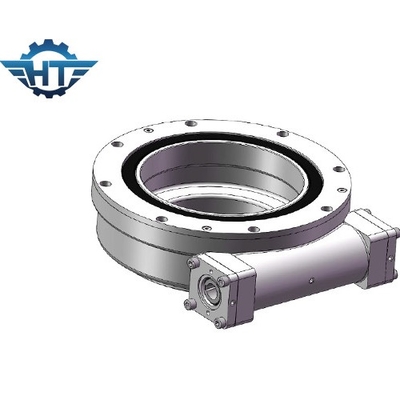

Axe simple individu de 14 pouces fermant à clef la boîte de vitesse d'entraînement de groupe avec le moteur pas à pas pour la centrale concentrée
Individu fermant à clef la description d'entraînement de groupe
La demande la plus commune d'entraînement de pivotement de commandes simples de pivotement d'axe est système de piste solaire d'axe simple horizontal. Le système de piste simple d'axe est un genre d'unité de puissance qui peut continuer le panneau solaire faire face au soleil d'est-ouest et faire la lumière solaire irradier le panneau solaire verticalement quand il se déplace. La commande simple de pivotement d'axe peut améliorer la précision de cheminement et l'efficacité de production d'électricité qui signifie la commande simple de groupe d'axe peuvent créer une solution efficace et fiable dans une commande simple. L'axe simple a massacré des commandes pour le picovolte peut être monté verticalement.
Paramètres d'optimisation du traitement des séries de Se
| Modèle Performance Parameters de Se | ||||||||||||
| Modèle |
Sortie évaluée Couple (N.m) |
Inclinaison Couple (N.m) |
Participation Couple (N.m) |
Axial Charge (kN) |
Radial Charge (kN) |
Rapport | Efficacité |
Précision (degré) |
IP |
TEP fonctionnante. (℃) |
De soi-même verrouillage |
Poids (kilogramme) |
| 1" | 400 | 1000 | 1800 | 22 | 12 | 32:1 | 40% | ≤0.1 | 66 | -40~+120 | Oui | 6 |
| 3" | 600 | 1500 | 3000 | 30 | 16 | 31:1 | 40% | ≤0.1 | 66 | -40~+120 | Oui | 8 |
| 5" | 800 | 6000 | 9200 | 68 | 27 | 37:1 | 40% | ≤0.1 | 66 | -40~+120 | Oui | 12 |
| 7" | 2000 | 13500 | 13200 | 132 | 58 | 57:1 | 40% | ≤0.1 | 66 | -40~+120 | Oui | 21 |
| 9" | 4400 | 45000 | 30800 | 340 | 130 | 61:1 | 40% | ≤0.1 | 66 | -40~+120 | Oui | 49 |
| 12" | 5800 | 54400 | 40560 | 480 | 190 | 78:1 | 40% | ≤0.1 | 66 | -40~+120 | Oui | 61 |
| 14" | 6550 | 68000 | 54200 | 680 | 230 | 85:1 | 40% | ≤0.1 | 66 | -40~+120 | Oui | 63 |
| 17" | 9400 | 135600 | 65040 | 980 | 390 | 102:1 | 40% | ≤0.1 | 66 | -40~+120 | Oui | 105 |
| 21" | 16000 | 203400 | 81000 | 1600 | 640 | 125:1 | 40% | ≤0.1 | 66 | -40~+120 | Oui | 149 |
| 25" | 21000 | 271160 | 89000 | 2400 | 950 | 150:1 | 40% | ≤0.1 | 66 | -40~+120 | Oui | 204 |
Caractéristiques et avantages
1. Haute précision pour laisser le cheminement complètement automatique de système d'une façon de plus haute précision
2. Pour réaliser approximativement 45% plus de puissance de sortie que le système de montage fixe
3. installation et manipulation faciles
4. entretien facile
Domaines d'application
Les commandes de pivotement sont parfaites pour des situations exigeant charge-se tenir et couple de rotation de la même boîte de vitesse. Les applications typiques incluent les traqueurs solaires, les turbines de vent, les plats de satellite et de radar, les grues de camion, les ascenseurs d'homme, l'équipement de service, les attachements hydrauliques d'équipement, l'équipement d'outil d'huile, les manipulateurs de pneu, le bêcheur s, et les ascenseurs des véhicules à moteur.
Comment choisir la taille appropriée des commandes de pivotement ?
Le choix d'une taille appropriée des commandes de pivotement afin d'éviter non seulement du manque d'interprétation ou de l'excédent d'interprétation est de jouer un rôle important en réalisant les solutions rentables.
Veuillez nous fournir l'information suivante afin de choisir une commande appropriée de pivotement :
1. l'application
2. la toque de sortie a exigé. Si vous n'avez pas une idée claire de ces données, dites-juste nous la charge, par exemple, le poids de panneaux et des supports sur notre commande de pivotement.
3. les dimensions de charge et le plus grand vent dans votre secteur pendant les dernières 10 années qui sont employées pour calculer si la commande que nous avons recommandée pourraient soutenir la charge de maxium quand là vient le grand vent.
4. la vitesse de sortie que vous avez exigée qui nous aidera à recommander les moteurs appropriés pour vous.
5. d'autres informations telles que la demande etc. de contrecoup, de catégorie d'IP
