Détails sur le produit:
|
| Modèle: | SDE5 | Rapport de vitesse: | 37:1 |
|---|---|---|---|
| Couple de sortie évaluée: | 800 Nm | Tenir le couple: | 9200 Nm |
| Inclinaison du couple: | 6000 Nm | Efficacité: | 40% |
| Contrecoup: | 0,15 ° | Caractéristique: | axe de serrure d'individu double |
| Mettre en évidence: | Commande électrique à vitesse réduite de pivotement,Lecteur électrique 6000Nm de pivotement inclinant le couple,lecteur 6000Nm d'anneau de pivotement inclinant le couple |
||

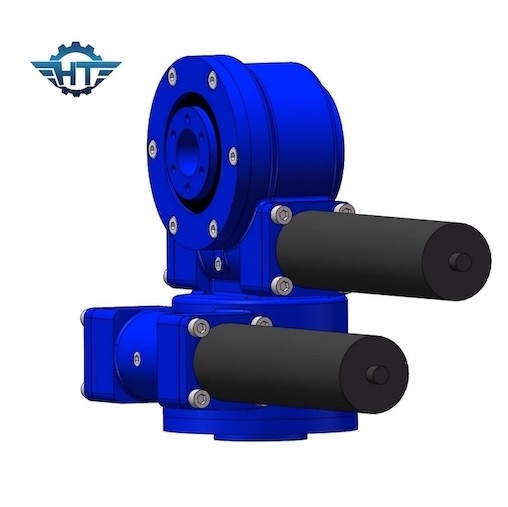

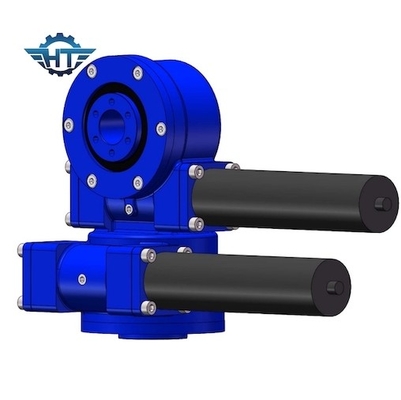

Double boîte de vitesse à vitesse réduite de pivotement de l'axe SDE5 pour des systèmes de piste de picovolte de haute précision
Double description de boîte de vitesse de pivotement d'axe
Notre commande de pivotement a le moment fort de renversement et adopte envelopper la commande de ver, qui peut conduire de plus grandes charges avec le contact de multi-dent, et a la fonction à verrouillage automatique pour augmenter la sécurité du système. Le groupe conduit la gamme dans la représentation par 6kNm à 220kNm tenant le couple, 200Nm au couple de la sortie 63kNm, 500Nm à 271kNm inclinant la capacité de charge de moment et les rapports de vitesse du 31:1 à 156 600 : 1. l'installation peut être combinaison horizontale, verticale ou multiaxe.
Paramètres de Slewing Drive Performance de modèle de SDE
| Modèle Performance Parameters de SDE | ||||||||||||
| Modèle | Couple de sortie évaluée (N.m) |
Inclinaison du couple (kN.m) |
Tenant le couple (kN.m) | Charge axiale (kN) | Charge radiale (kN) | Rapport | Efficacité |
Précision (degré) |
IP |
TEP fonctionnante (℃) |
À verrouillage automatique | Poids (kilogrammes) |
| 3" | 600 | 1,5 | 5,8 | 10 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 25kg |
| 5" | 800 | 6 | 9,2 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 34kg |
| 7" | 2000 | 7,5 | 13,2 | 34 | 58 | 57:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 56kg |
| 9" | 4300 | 16 | 27,2 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 92kg |
| 12" | 5800 | 25 | 41 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 160kg |
| 14" | 6750 | 48 | 45 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 224kg |
| 17" | 9460 | 67 | 54 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 320kg |
| 21" | 16000 | 89 | 65 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 492kg |
| 25" | 21450 | 112 | 89 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 705kg |
Les dimensions et les paramètres ci-dessus peuvent être mis à jour ou ajusté, à des dimensions plus détaillées et à des paramètres, référez-vous svp à nos dessins de ventes.
Conception spéciale selon différents applications et projets
Il peut assortir différents types de moteurs, tels que les moteurs hydrauliques, les moteurs pas à pas, les moteurs servo, etc.
La surface du dispositif rotatoire d'entraînement peut être pulvérisée avec n'importe quelle couleur selon les exigences de client
Applicatons
Nos commandes de pivotement sont conçues pour la longue durée et le bas entretien. Elles exigent l'espace très petit d'installation mais peuvent résister aux charges maximum. C'est pourquoi elles sont la solution pour beaucoup d'applications : commandes de pivotement pour la sylviculture, agriculture, exploitation, plates-formes équipées, nombreuses applications maritimes aussi bien que bâtiment et ingénierie de machine, concentrant les systèmes solaires solaires de systèmes de piste, de simple-axe ou de piste de double-axe.
