Détails sur le produit:
|
| Matériel: | 42CrMo, QUART | Rapport de vitesse: | 31:1 |
|---|---|---|---|
| Couple de sortie évaluée: | 600 Nm | Tenir le couple: | 1500 Nm |
| Inclinaison du couple: | 5800 Nm | Contrecoup: | 0.15° |
| Type rotatif: | Horizontal et vertical | Couleur standard: | RAL 9006 |
| Mettre en évidence: | Moteur électrique pivotant Ring Drive,Ring Drive Multi Tooth de pivotement,Boîte de vitesse d'entraînement de groupe de couple de 600 nanomètre |
||

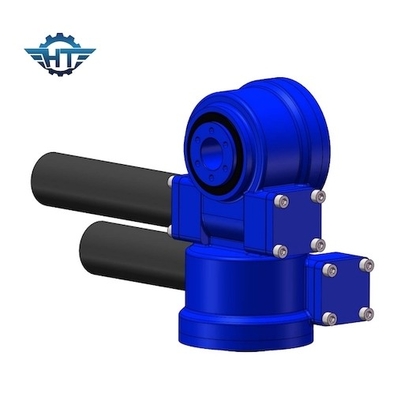

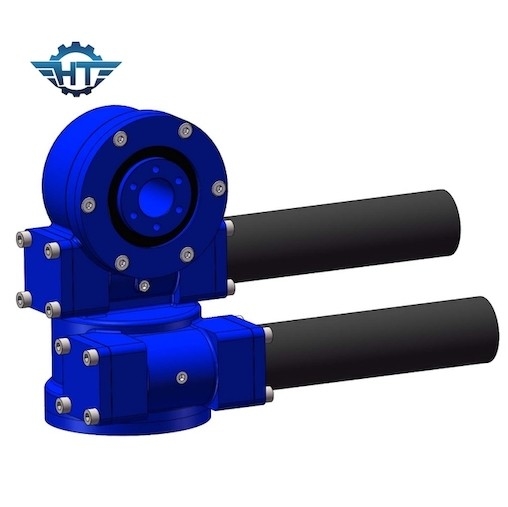

Double boîte de vitesse de pivotement de l'axe SDE3 avec le moteur électrique pour le système de piste de panneaux solaires
Double description de boîte de vitesse de pivotement d'axe
Des commandes de groupe sont employées pour la transmission concourante des forces axiales et radiales aussi bien que la transmission d'incliner des moments. Les commandes de groupe se composent d'un anneau de pivotement de boule ou de rouleau, des commandes hydrauliques ou électriques, et d'un logement complètement inclus. Le Se de série a massacré des commandes sont conçus avec l'engrenage à vis sans fin.
Paramètres de Slewing Drive Performance de modèle de SDE
| Modèle Performance Parameters de SDE | ||||||||||||
| Modèle | Couple de sortie évaluée (N.m) |
Inclinaison du couple (kN.m) |
Tenant le couple (kN.m) | Charge axiale (kN) | Charge radiale (kN) | Rapport | Efficacité |
Précision (degré) |
IP |
TEP fonctionnante (℃) |
À verrouillage automatique | Poids (kilogrammes) |
| 3" | 600 | 1,5 | 5,8 | 10 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 25kg |
| 5" | 800 | 6 | 9,2 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 34kg |
| 7" | 2000 | 7,5 | 13,2 | 34 | 58 | 57:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 56kg |
| 9" | 4300 | 16 | 27,2 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 92kg |
| 12" | 5800 | 25 | 41 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 160kg |
| 14" | 6750 | 48 | 45 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 224kg |
| 17" | 9460 | 67 | 54 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 320kg |
| 21" | 16000 | 89 | 65 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 492kg |
| 25" | 21450 | 112 | 89 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 705kg |
Caractéristiques
1. Couple backholding élevé pour améliorer la sécurité solaire du système de piste
2. Enveloppement de l'intérieur d'entraînement de ver
3. Contact dentaire multi pour assurer la charge élevée
4. Fonction à verrouillage automatique
Applicatons
Dans la circonstance que les ressources énergétiques fossiles limitées sont surexploitées et utilisées, les ressources à énergie solaire inépuisables ont attiré une attention globale. La technologie de production d'électricité photovoltaïque se développe rapidement. Les modules photovoltaïques sont installés sur l'appui photovoltaïque. Selon leurs différentes formes structurelles, il y a deux types : type fixe et type de cheminement. Le dispositif rotatoire d'entraînement est installé sur le système de cheminement de production d'électricité photovoltaïque, de sorte que la parenthèse fixe devienne un type de cheminement. Par conséquent, l'angle fonctionnant du module photovoltaïque peut être ajusté selon l'angle d'altitude ou/et d'azimut du soleil, de sorte que la surface de lumière-réception du module photovoltaïque puisse être perpendiculaire aux rayons du soleil à tout moment. possible, recevant plus d'énergie solaire et augmentant de ce fait la production d'électricité.
