Détails sur le produit:
|
| Modèle: | SDE9 | Rapport de vitesse: | 61:1 |
|---|---|---|---|
| Couple de sortie évaluée: | 4300 nanomètre | Inclinaison du couple de moment: | kNm 16 |
| Tenir le couple de moment: | kNm 27,2 | Efficacité: | 40% |
| Couleur standard: | RAL9006 | Caractéristique: | verrouillage inclus d'individu |
| Mettre en évidence: | 5 pouces conjuguent commande de groupe d'axe,Double couple du lecteur 800NM de groupe d'axe,Boîte de vitesse résistante à l'usure de pivotement |
||

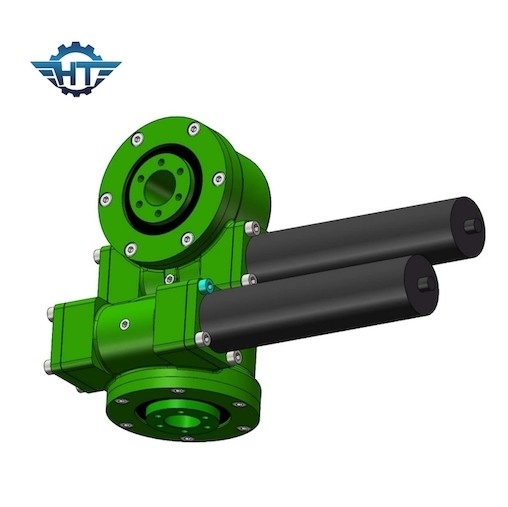

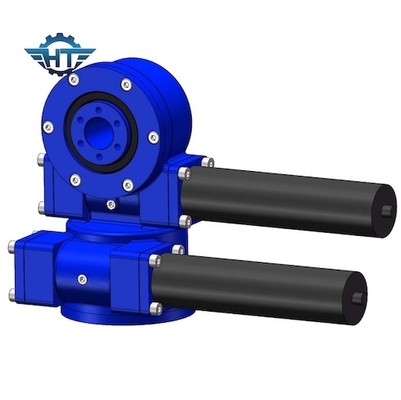

Rapport de vitesse de 61:1 5 pouces d'engrenage à vis sans fin pivotant le système de piste de Ring For Dual Axis Solar
5 pouces d'engrenage à vis sans fin pivotant Ring Description
La commande de ver, qui est une commande plus élevée d'engrenage à vis sans fin d'usage-résistance, pourrait charger le couple fort de sortie et incliner le couple de moment avec la représentation bonne de la stabilité et de la fiabilité. La commande de ver est également disponible pour un champ précis de cheminement plus élevé comme CPV, CSP, applications satellites.
Paramètres de Slewing Drive Performance de modèle de SDE
| Modèle Performance Parameters de SDE | ||||||||||||
| Modèle | Couple de sortie évaluée (N.m) |
Inclinaison du couple (kN.m) |
Tenant le couple (kN.m) | Charge axiale (kN) | Charge radiale (kN) | Rapport | Efficacité |
Précision (degré) |
IP |
TEP fonctionnante (℃) |
À verrouillage automatique | Poids (kilogrammes) |
| 3" | 600 | 1,5 | 5,8 | 10 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 25kg |
| 5" | 800 | 6 | 9,2 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 34kg |
| 7" | 2000 | 7,5 | 13,2 | 34 | 58 | 57:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 56kg |
| 9" | 4300 | 16 | 27,2 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 92kg |
| 12" | 5800 | 25 | 41 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 160kg |
| 14" | 6750 | 48 | 45 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 224kg |
| 17" | 9460 | 67 | 54 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 320kg |
| 21" | 16000 | 89 | 65 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 492kg |
| 25" | 21450 | 112 | 89 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 705kg |
Avantages
1. Couple backholding élevé pour améliorer la sécurité solaire du système de piste
2. Enveloppement de l'intérieur d'entraînement de ver
3. Contact dentaire multi pour assurer la charge élevée
4. Fonction à verrouillage automatique
Applicatons
En appliquant de doubles commandes d'un pivotement d'axe sur un système de piste solaire, les panneaux solaires seront toujours orientés vers le soleil, aucune matière la saison, heure du jour ou latitude des régions. Il peut laisser le propriétaire de projet gagner plus de capacité jusqu'à 40% de l'électricité et ainsi plus de rendement.
