Détails sur le produit:
|
| Modèle: | SDE3 » | Rapport de vitesse: | 31:1 |
|---|---|---|---|
| Couple de sortie évaluée: | 600 Nm | Tenir le couple: | 1500 Nm |
| Inclinaison du couple de moment: | 5800 Nm | délai d'exécution: | en stock |
| Couleur standard: | RAL9006 | Caractéristique: | double axe |
| Mettre en évidence: | 3 pouces de ver d'entraînement d'anneau de groupe,Couple de l'anneau 600NM de groupe d'entraînement de ver,Commande de groupe du couple 600NM solaire |
||

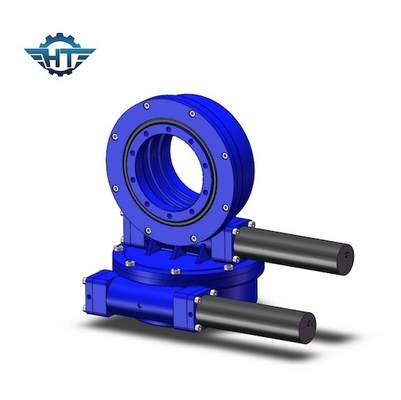

3 pouces conjuguent commande de groupe d'axe avec le moteur pas à pas pour le système d'alimentation solaire d'héliostat
Double description d'entraînement de groupe d'axe
Le dispositif d'entraînement de pivotement a un couple se tenant élevé, qui peut considérablement améliorer la sécurité du système de piste solaire. La structure interne est un ver de double-enveloppement et une vitesse de haute résistance avec une surface nitrided de dent, qui rend la transmission plus stable et efficace. le contact de Multi-dent assure les charges élevées. Et avec une fonction de verrouillage inverse, il renforce la stabilité et la sécurité du système.
Paramètres de Slewing Drive Performance de modèle de SDE
| Modèle Performance Parameters de SDE | ||||||||||||
| Modèle | Couple de sortie évaluée (N.m) |
Inclinaison du couple (kN.m) |
Tenant le couple (kN.m) | Charge axiale (kN) | Charge radiale (kN) | Rapport | Efficacité |
Précision (degré) |
IP |
TEP fonctionnante (℃) |
À verrouillage automatique | Poids (kilogrammes) |
| 3" | 600 | 1,5 | 5,8 | 10 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 25kg |
| 5" | 800 | 6 | 9,2 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 34kg |
| 7" | 2000 | 7,5 | 13,2 | 34 | 58 | 57:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 56kg |
| 9" | 4300 | 16 | 27,2 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 92kg |
| 12" | 5800 | 25 | 41 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 160kg |
| 14" | 6750 | 48 | 45 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 224kg |
| 17" | 9460 | 67 | 54 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 320kg |
| 21" | 16000 | 89 | 65 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 492kg |
| 25" | 21450 | 112 | 89 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 705kg |
Applicatons
Les systèmes thermiques solaires de tour solaire (SPT) sont une source d'énergie renouvelable thermique efficace conçue pour absorber la lumière du soleil directe sur un collecteur central utilisant des milliers de réflecteurs mobiles électriquement conduits. L'exactitude du système de piste de réflecteur dépend de l'efficacité du système d'entraînement a employé et la robustesse de la technique de contrôle a employé. Car le composant de noyau dans le système d'entraînement, la commande de pivotement a directement un impact important sur la stabilité du système entier.
