Détails sur le produit:
|
| Modèle: | Commandes du pivotement SDE7 | Cheminement de la précision: | 0.15° |
|---|---|---|---|
| Rapport de vitesse: | 57:1 | Couple de sortie évaluée: | kNm 2 |
| Tenir le couple: | kNm 13,2 | Inclinaison du couple: | kNm 7,5 |
| Temps de production: | 3~45 jours | Couleur standard: | Orange |
| Mettre en évidence: | Traqueur solaire pivotant soutenant la commande,Tour CSP pivotant soutenant la commande,Commande solaire de pivotement de traqueur de la tour CSP |
||

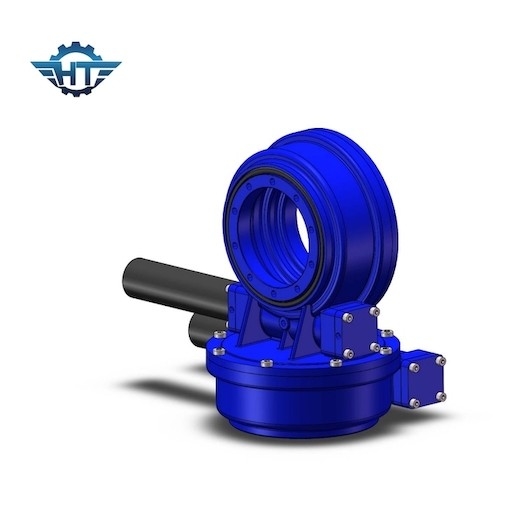

La commande de pivotement est un nouveau type de produit de pivotement, qui désigné souvent sous le nom d'une incidence de pivotement dans le passé. Elle se compose habituellement d'un ver, d'une incidence de pivotement, d'un logement, d'un moteur et d'autres composants. Puisque les composants de noyau pivotent des incidences, ils peuvent soutenir la force axiale, force radiale et de renversement moment en même temps, et ont les caractéristiques de l'installation commode, de l'entretien commode et du niveau plus élevé d'IP.
Paramètres de Slewing Drive Performance de modèle de SDE
| Modèle Performance Parameters de SDE | ||||||||||||
| Modèle | Couple de sortie évaluée (N.m) |
Inclinaison du couple (kN.m) |
Tenant le couple (kN.m) | Charge axiale (kN) | Charge radiale (kN) | Rapport | Efficacité |
Précision (degré) |
IP |
TEP fonctionnante (℃) |
À verrouillage automatique | Poids (kilogrammes) |
| 3" | 600 | 1,5 | 5,8 | 10 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 25kg |
| 5" | 800 | 6 | 9,2 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 34kg |
| 7" | 2000 | 7,5 | 13,2 | 34 | 58 | 57:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 56kg |
| 9" | 4300 | 16 | 27,2 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 92kg |
| 12" | 5800 | 25 | 41 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 160kg |
| 14" | 6750 | 48 | 45 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 224kg |
| 17" | 9460 | 67 | 54 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 320kg |
| 21" | 16000 | 89 | 65 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 492kg |
| 25" | 21450 | 112 | 89 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 705kg |
Applicatons
Les dispositifs rotatoires d'entraînement de pivotement sont très utilisés dans CPV photovoltaïque photovoltaïque et concentré, CSP, y compris le système de la tour CSP, le système de Fresnel, le système de la cuvette CSP, applications de construction, y compris des grues de camion, des ascenseurs, des plaques tournantes, des machines de port, des véhicules modulaires, de petits systèmes de génération d'énergie éolienne et des systèmes de communication de communication par satellites.
