Détails sur le produit:
|
| Modèle: | Vitesse du pivotement VE7 | Vitesse: | À vitesse réduite |
|---|---|---|---|
| Rapport de vitesse: | 51:1 | Couple normal de sortie: | 7344 nanomètre |
| Tenir le couple: | kNm 60 | Inclinaison du couple: | 10 kNm |
| couple maximum: | 7650 Nm | Couleur standard: | RAL 9006 |
| Mettre en évidence: | Petite commande solaire à la maison de groupe de traqueur,Lecteur solaire 60kNm de groupe de traqueur,A massacré la boîte de vitesse 60kNm d'entraînement tenant le couple |
||

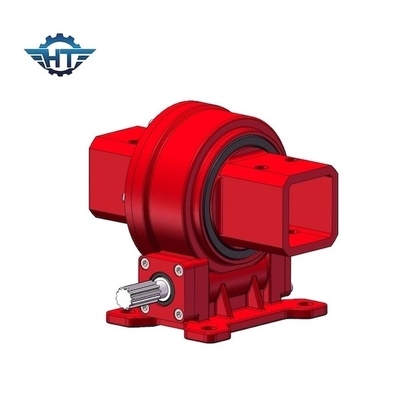

Le rapport simple de petite taille de 51:1 de l'axe VE7 a massacré la commande pour le système de piste solaire à la maison de Sun
Description de petite taille d'entraînement de pivotement
Les parenthèses photovoltaïques sont les structures spéciales conçues et installées dans le système solaire de production d'électricité photovoltaïque pour soutenir, fixer et tourner les modules photovoltaïques. Les parenthèses photovoltaïques doivent combiner la topographie, le climat et les conditions solaires de ressource du chantier de construction pour arranger les modules photovoltaïques dans une certaines orientation et disposition. et l'espacement est fixé. Afin de faire la centrale photovoltaïque réaliser la meilleure efficacité de production d'électricité, la parenthèse photovoltaïque de système de piste s'est produite. Puisqu'elle doit être employée pendant longtemps dans des conditions spécifiques de travail, le dispositif rotatoire d'entraînement, pendant qu'un des composants de noyau dans le système de rotation de la parenthèse de cheminement photovoltaïque, doit avoir les propriétés mécaniques fortes telles que la résistance à la pression de vent, la résistance à la pression de neige, la résistance de tremblement de terre, et la résistance à la corrosion à assurer elle peut fonctionner normalement dans divers environnements durs tels que le sable, la pluie, la neige, le tremblement de terre, etc., et la durée de vie est généralement exigée pour atteindre plus de 25 ans.
Modèle Performance Parameters du VE
| Modèle Performance Parameters du VE | ||||||||||||
| Modèle | Couple de sortie évaluée (N.m) | Tenant le couple (kN.m) | Inclinant le couple (kN.m) | Charge axiale (kN) | Charge radiale (kN) | Rapport | Efficacité |
Précision (Degré) |
IP | TEP fonctionnante (℃) | À verrouillage automatique | Poids (kilogrammes) |
| 3" | 806 | 9 | 5 | 22 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 12kg |
| 5" | 962 | 30 | 6 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 18kg |
| 7" | 7344 | 60 | 10 | 34 | 58 | 51:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 32kg |
| 8" | 8000 | 70 | 14 | 50 | 80 | 50:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 28kg |
| 9" | 8784 | 80 | 16 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 52kg |
| 12" | 11232 | 100 | 25 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 65kg |
| 14" | 12240 | 120 | 48 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 88 kilogrammes |
| 17" | 14688 | 136 | 67 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 135 kilogrammes |
| 21" | 18000 | 140 | 89 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 192 kilogrammes |
| 25" | 21600 | 150 | 112 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 251 kilogrammes |
Services adaptés aux besoins du client
1. Conception spéciale basée sur différents applications et projets
2. des types différents de moteurs ont pu être assortis, comme les moteurs hydrauliques, les moteurs pas à pas, les moteurs électriques etc.
3. les couleurs différentes sont disponibles basées sur le code de RAL ; notre couleur standard est RAL 9006.
Applicatons
Système de piste horizontal d'axe, 1 portrait, 2 portraits, 3H etc. Nous pouvons fournir les solutions appropriées pour la disposition différente de panneau solaire.
CSP : Fresnel, parabolique
