Détails sur le produit:
|
| Matériel: | Fonte | Modèle: | 9 pouces |
|---|---|---|---|
| RAPPORT DE VITESSE: | 61:1 | Efficacité: | 40% |
| Précis: | ≤ 0,1 | Axe: | Simple verticale |
| Couleur: | Comme en a été faite la demande | Tenir le couple: | 30800 nanomètre |
| Mettre en évidence: | solar slew drive,slewing drive for solar tracking system |
||

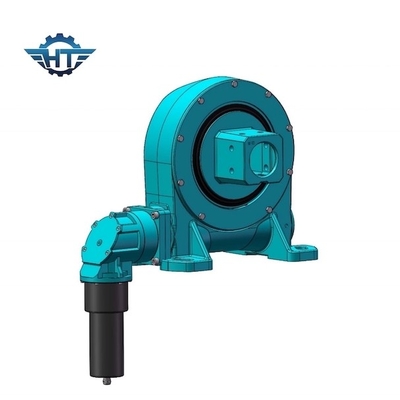

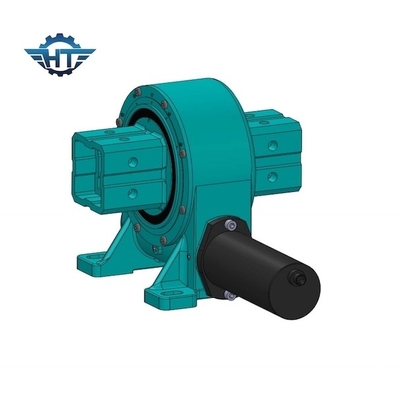

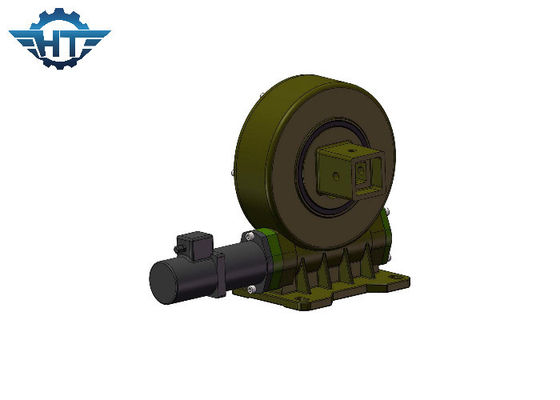

Catégorie de protection de l'anneau IP66 de groupe d'entraînement de ver de Vertica pour le traqueur solaire d'axe simple plat
Description d'anneau de groupe d'entraînement de ver
les vitesses de pivotement aident à rendre les installations solaires plus efficaces et rentables en soutenant le mouvement dans les traqueurs solaires simples et de double-axe. Déplaçant énormes la piste des systèmes solaires exige les boîtes de vitesse de pivotement qui offrent le multi-avion charge-se tenant et couple de rotation. Les commandes de pivotement qui engagent un plus grand nombre de dents offrent plus de contact et de couple élevé et fort.
Modèle Performance Parameters du VE
| Modèle Performance Parameters du VE | ||||||||||||
| Modèle | Couple de sortie évaluée (N.m) | Tenant le couple (kN.m) | Inclinant le couple (kN.m) | Charge axiale (kN) | Charge radiale (kN) | Rapport | Efficacité |
Précision (Degré) |
IP | TEP fonctionnante (℃) | À verrouillage automatique | Poids (kilogrammes) |
| 3" | 806 | 9 | 5 | 22 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 12kg |
| 5" | 962 | 30 | 6 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 18kg |
| 7" | 7344 | 60 | 10 | 34 | 58 | 51:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 32kg |
| 8" | 8000 | 70 | 14 | 50 | 80 | 50:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 28kg |
| 9" | 8784 | 80 | 16 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 52kg |
| 12" | 11232 | 100 | 25 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 65kg |
| 14" | 12240 | 120 | 48 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 88 kilogrammes |
| 17" | 14688 | 136 | 67 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 135 kilogrammes |
| 21" | 18000 | 140 | 89 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 192 kilogrammes |
| 25" | 21600 | 150 | 112 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui |
251 kilogrammes |
Application
Les traqueurs solaires de pivotement d'entraînement pour l'industrie solaire.
Les traqueurs solaires d'axe déplacent les panneaux solaires tels qu'ils obtiennent un accès plus solaire et créer plus de puissance. Ils peuvent être axe simple ou double axe.
Nos solutions faites sur commande pour solaire harnais d'aide d'industrie la puissance du soleil d'une façon efficace et rentable. Nos commandes de pivotement et commandes d'engrenage à vis sans fin fournissent la dynamique la plus élevée et la capacité de charge statique de couple dans un petit paquet. Dans les applications où le pointage de l'exactitude est critique, notre technologie d'engrenage à vis sans fin de double-enveloppement fournit à la précision et à l'exactitude, le contrecoup de zéro absolu disponible.
Actionné avec la technologie de ver de sablier pour le couple maximum de vitesse et la rotation la plus sans heurt. Les applications d'entraînement de groupe également incluent, troquent des grues, des ascenseurs d'homme, l'équipement de service, des attachements hydrauliques, l'équipement d'outil d'huile, des grues marines, des manipulateurs de pneu, le bêcheur s et des ascenseurs des véhicules à moteur, l'énergie éolienne, le satellite, le robot etc.
