Détails sur le produit:
|
| Matériel: | 50Mn, 42CrMo | Modèle: | VE7 » |
|---|---|---|---|
| Rapport de vitesse: | 57:1 | couple de sortie nominal: | 1750Nm |
| Le couple de maintien: | 13200Nm | Couple d'inclinaison: | 7000Nm |
| Efficacité: | 40% | Couleur standard: | Ral 9006 |
| Mettre en évidence: | slew drive motor,worm gear slew drive |
||

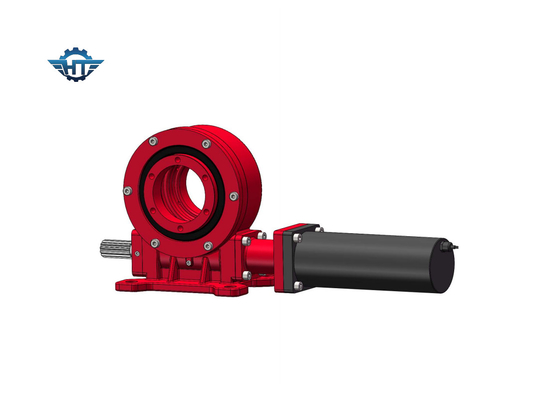

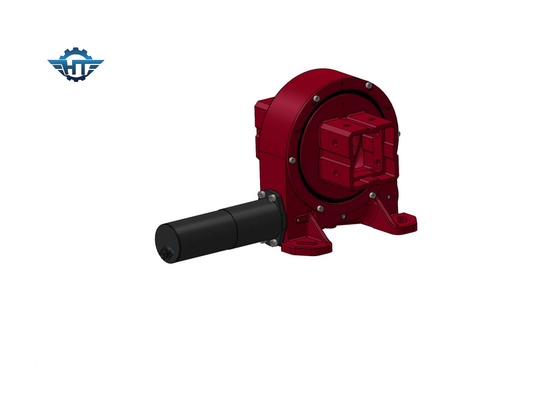

CE et ISO VE7 Boîte de vitesses à entraînement à chenille, enveloppe verticale à chenille à chenille pour traqueurs
Description de l'entraînement verticale à un axe
L'entraînement à pivotement a une fonction d'auto-verrouillage inverse en raison de l'entraînement à engrenage à ver avec des caractéristiques d'auto-verrouillage inverse.Cette caractéristique améliore considérablement la stabilité de l'hôte fonctionnement et le facteur de sécuritéComparé aux produits traditionnels à chenille, la boîte de vitesses à chenille est facile à installer, facile à entretenir et économise un espace d'installation considérable.
Données techniques de l'entraînement pivotant VE
| Modèle | Ratio | Le couple de sortie nominal (N.m.) | Le couple d'inclinaison (N.m.) | Le couple de maintien (N.m.) | Charge axiale (kN) | Charge radiale (kN) | Efficacité | Précision (°) | Auto-verrouillage | Poids (kg) |
| 3 pouces | 31:1 | 600 | 1500 | 1800 | 22 | 15 | 40% | ≤ 01 | - Oui, oui. | 12 |
| 5 pouces | 37:1 | 800 | 5000 | 9200 | 16 | 27 | 40% | ≤ 01 | - Oui, oui. | 18 |
| 7 pouces | 57:1 | 1750 | 7000 | 13200 | 34 | 58 | 40% | ≤ 01 | - Oui, oui. | 32 |
| 8 pouces | 51:1 | 2250 | 11200 | 20400 | 50 | 80 | 40% | ≤ 01 | - Oui, oui. | 28 |
| 9 pouces | 61:1 | 2250 | 16000 | 30800 | 60 | 130 | 40% | ≤ 01 | - Oui, oui. | 52 |
| 12 pouces | 78:1 | 4300 | 25000 | 40560 | 77 | 190 | 40% | ≤ 01 | - Oui, oui. | 65 |
| 14 pouces | 85:1 | 5600 | 48000 | 44200 | 110 | 230 | 40% | ≤ 01 | - Oui, oui. | 88 |
| 17 pouces | 102:1 | 6750 | 67000 | 53040 | 142 | 390 | 40% | ≤ 01 | - Oui, oui. | 135 |
| 21 pouces | 125:1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | ≤ 01 | - Oui, oui. | 192 |
| 25 pouces | 150:1 | 21450 | 112000 | 89000 | 476 | 950 | 40% | ≤ 01 | - Oui, oui. | 251 |
Les avantages
1- Un couple de retenue élevé pour améliorer la sécurité du système de suivi solaire
2. portée de rotation à 360 degrés
3Enveloppant le moteur de ver à l' intérieur
4. contact de plusieurs dents pour assurer une charge élevée
5Fonction de verrouillage automatique
Services personnalisés
1- Conception spéciale basée sur différentes applications et projets
2Il est possible de faire correspondre différents types de moteurs, tels que moteurs hydrauliques, moteurs pas à pas, moteurs électriques, etc.
3. Différentes couleurs sont disponibles en fonction du code RAL; notre couleur standard est RAL 9006.
Glossaire des paramètres clés
Temps de inclinaison:Ce couple est la charge gravitationnelle multipliée par la distance entre la position de la charge et le centre du roulement de pivotement.Le moteur de virage sera renversé..
Charge radiale:La charge verticale par rapport à l'axe du roulement de virage
Charge axiale:La charge parallèle à l'axe du roulement de rotation
Le couple de maintien:Il s'agit du couple inverse.Lorsque l'entraînement tourne à l'envers et que les pièces ne sont pas endommagées,le couple maximal atteint est appelé couple de maintien,il est également considéré comme couple cassé.
Autolocalisation:Ce n'est que lorsqu'il y a une charge que l'entraînement de rotation n'est pas en mesure de tourner à l'envers et est donc appelé auto-verrouillage.
