Détails sur le produit:
|
| Le type: | Commande de pivotement | Matériel: | 42CRMN ou 50Mn |
|---|---|---|---|
| Application du projet: | Système d'énergie solaire | Garantie: | Dix ans |
| Couleur: | Le client est requis | taille: | 3 pouces - 25 pouces |
| Moteur: | 24 V | Caractéristique: | Longue durée de vie |
| Mettre en évidence: | slewing drive for solar tracking system,solar tracker drive |
||

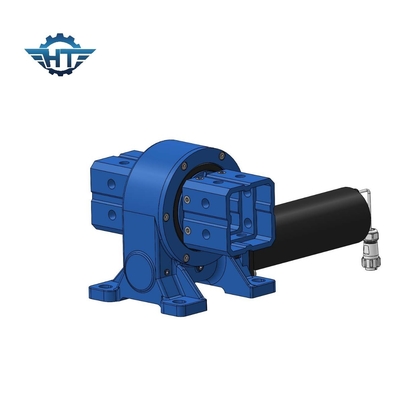

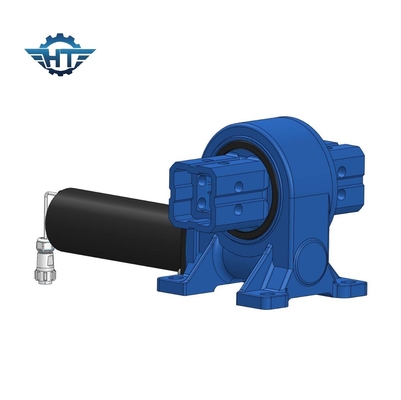

Le moteur à entraînement vertical VE5 peut être associé à un système de capteurs
Description du moteur à petite traînée
The solar tracking system is a mechanical and electronic control unit system that optimizes the use of sunlight in photothermal and photovoltaic power generation to achieve improved photoelectric conversion efficiencyIl comprend: les entraînements de traction, les moteurs (DC, pas à pas, servo, moteurs à engrenages planétaires, moteurs à bâtons, etc.), les engrenages à ver, les systèmes de capteurs, etc.
1. Lien à un seul axe plat
Convient pour les latitudes inférieures à 30 degrés et les pentes inférieures à 12 degrés.
2. Liens d'un seul axe obliques
Convient pour les latitudes moyennes à élevées, le sol doit être approximativement plat.
3. Unité oblique à un seul axe
Convient pour les latitudes moyennes à élevées.
4. double axe
Paramètres de performance de l'entraînement à chenille verticale
| Modèle | Ratio | Le couple de sortie nominal | Le couple d'inclinaison | Charge axiale | Charge radiale | Le couple de maintien | Efficacité | Précision | Auto-verrouillage | Le poids |
| N.m. | N.m. | KN | KN | N.m. | degré | - Oui, oui. | en kg | |||
| 3 pouces | 31:1 | 300 | 1500 | 3.6 | 15 | 7000 | 40% | ≤ 01 | - Oui, oui. | 13 kg |
| 5 pouces | 37:1 | 637.5 | 5000 | 16 | 27 | 9200 | 40% | ≤ 01 | - Oui, oui. | 18 kg |
| 7 pouces | 57:1 | 1750 | 7000 | 34 | 58 | 13200 | 40% | ≤ 01 | - Oui, oui. | 28 kg |
| 8 pouces | 51:1 | 2250 | 11200 | 50 | 80 | 20400 | 40% | ≤ 01 | - Oui, oui. | 35 kg ou plus |
| 9 pouces | 61:1 | 4300 | 16000 | 60 | 130 | 27200 | 40% | ≤ 01 | - Oui, oui. | 51 kg |
| 12 pouces | 78:1 | 5600 | 25000 | 77 | 190 | 40560 | 40% | ≤ 01 | - Oui, oui. | 61 kg |
| 14 pouces | 85:1 | 6750 | 48000 | 110 | 230 | 44200 | 40% | ≤ 01 | - Oui, oui. | 78 kg ou plus |
| 17 pouces | 102:1 | 9460 | 67000 | 142 | 390 | 53040 | 40% | ≤ 01 | - Oui, oui. | 105 kg |
| 21 pouces | 125:1 | 16000 | 89000 | 337 | 640 | 65000 | 40% | ≤ 01 | - Oui, oui. | 185 kg |
| 25 pouces | 150:1 | 21450 | 112000 | 476 | 950 | 89000 | 40% | ≤ 01 | - Oui, oui. | 244 kg |
Caractéristiques
1. Rotation de 0 à 180°
2. Connectez un moteur à gauche ou à droite
3. Graisse remplie avant l' usine
4. Installation simple
5Faible entretien
6. L'engrenage est auto-verrouillable; un frein n'est donc pas nécessaire
7- couple de retenue élevé, adapté à une installation verticale
