Détails sur le produit:
|
| Le type: | Inclus | Application du projet: | Machines et appareils de construction |
|---|---|---|---|
| Conducteur: | Moteur hydraulique | Grade IP: | Résistance à la corrosion |
| Couleur: | Comme demandé | Efficacité: | 40% |
| Modèle: | VE9 | Ratio: | 61:1 |
| Mettre en évidence: | slewing drive for solar tracking system,solar tracker drive |
||

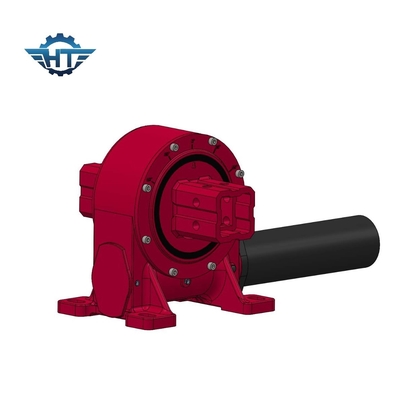

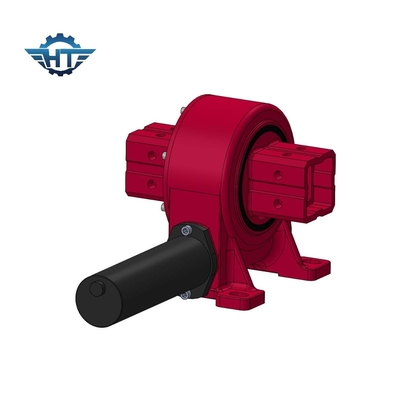

Vertical Worm Gear Slew Drive avec le ver à sable pour le système de suivi à axe unique
Description de l' entraînement à chenille
La conception verticale est le plus grand point lumineux des entraînements pivotants Hangtuo, la conception verticale est principalement utilisée pour le système de suivi solaire,la structure spéciale simplifie la structure complexe du support du système de suivi solaire à axe unique, réduisant le coût de l'ensemble du système, la conception verticale joue un rôle plus compétitif sur le marché des traceurs solaires.
Données techniques de l'entraînement pivotant de série VE
| Modèle | Ratio | Le couple de sortie nominal (N.m.) | Le couple d'inclinaison (N.m.) | Le couple de maintien (N.m.) | Charge axiale (kN) | Charge radiale (kN) | Efficacité | Précision (°) | Auto-verrouillage | Poids (kg) |
| 3 pouces | 31:1 | 600 | 1500 | 1800 | 22 | 15 | 40% | ≤ 01 | - Oui, oui. | 12 |
| 5 pouces | 37:1 | 800 | 5000 | 9200 | 16 | 27 | 40% | ≤ 01 | - Oui, oui. | 18 |
| 7 pouces | 57:1 | 1750 | 7000 | 13200 | 34 | 58 | 40% | ≤ 01 | - Oui, oui. | 32 |
| 8 pouces | 51:1 | 2250 | 11200 | 20400 | 50 | 80 | 40% | ≤ 01 | - Oui, oui. | 28 |
| 9 pouces | 61:1 | 2250 | 16000 | 30800 | 60 | 130 | 40% | ≤ 01 | - Oui, oui. | 52 |
| 12 pouces | 78:1 | 4300 | 25000 | 40560 | 77 | 190 | 40% | ≤ 01 | - Oui, oui. | 65 |
| 14 pouces | 85:1 | 5600 | 48000 | 44200 | 110 | 230 | 40% | ≤ 01 | - Oui, oui. | 88 |
| 17 pouces | 102:1 | 6750 | 67000 | 53040 | 142 | 390 | 40% | ≤ 01 | - Oui, oui. | 135 |
| 21 pouces | 125:1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | ≤ 01 | - Oui, oui. | 192 |
| 25 pouces | 150:1 | 21450 | 112000 | 89000 | 476 | 950 | 40% | ≤ 01 | - Oui, oui. | 251 |
| Modèle: | V.E. 9 | Lieu d'origine | Changzhou, en Chine |
| Marque | - Je ne sais pas. | Le type | Encastrée |
| Matériel | 42CrMo, 50Mn | Le couple de sortie | N.m. |
| Temps de inclinaison | 18300 N.m. | Le couple de maintien | 51000 N.m. |
| Nombre d'axes statiques | 90 KN | Rating radial statique | 160 CN |
| Rating axiale dynamique | 45 KN | Rating dynamique radial | 80 KN |
| Ratio d'engrenage | 61:1 | Efficacité | 40% |
Applications
L'application la plus courante pour les entraînements pivotants à double axe sont les traceurs solaires à double axe, tels que les héliostats et les photovoltaïques concentrés (CPV), ainsi que les antennes satellites ou radar.D'autres applications incluent les ascenseurs automobiles, des positionneurs de bras robotiques et du matériel de scène.
Spécifications du positionneur à double axe SDE
Caractéristiques
1- conception verticale avec sortie simple ou double.
2En utilisant des engrenages à ver à sablier, en contact avec plusieurs dents, transférez un couple élevé pour résister à une charge plus importante.
Applications
Il existe de nombreuses applications dans lesquelles un entraînement rotatif peut être utilisé, principalement parce qu'il convient bien aux applications nécessitant une charge pour maintenir la puissance et le couple de rotation.
Les applications typiques de l'entraînement par balancement comprennent, mais ne sont pas limitées à:
1- Un détecteur solaire.
2- Éoliennes
3- Le lifting pour hommes.
4Machines et appareils hydrauliques
5.Télé-travailleur
6- Une excavatrice.
7- Levez-vous.
8- Des grues
9Équipement de forage
10.Équipement militaire
