Détails sur le produit:
|
| Énergie: | 24 V | Le type: | Axe du singe |
|---|---|---|---|
| Lieu d'origine: | Changzhou, en Chine | Couple de sortie: | 533 Nm |
| Vitesse de sortie: | 0,065 tr/min | Caractéristique: | Le double enveloppent |
| Utilisation: | Petit détecteur solaire | Protégez la fonctionnalité: | Résistance à la corrosion |
| Mettre en évidence: | slewing drive for solar tracking system,slew drive for solar tracker |
||

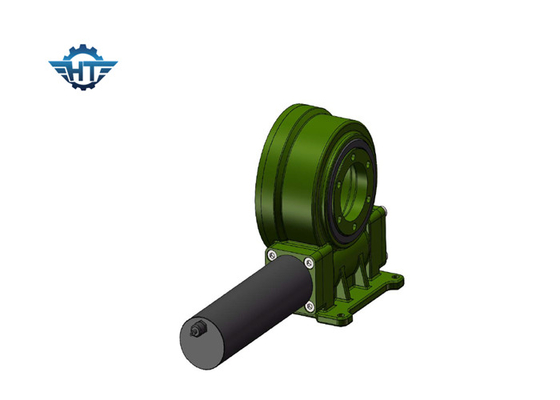

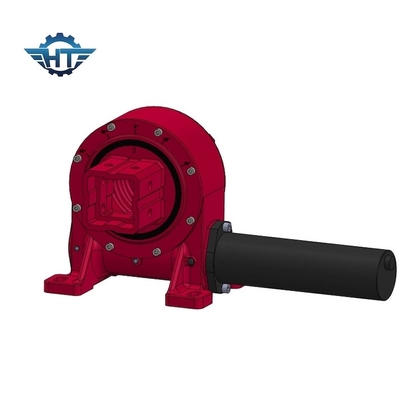

Traceur solaire à un axe vertical à traction à balais, à balais à balais de petite taille à double enveloppe
Description de l' entraînement de traceur solaire
L'entraînement pivotant peut être utilisé pour toute occasion où le besoin de rotation de cycle complet et les exigences de vitesse variable.la précision plus élevée de la transmission de mouvement ou la structure compacte du corps nécessitent une sélection de mécanisme plus élevéeLe moteur rotatif est la meilleure solution. Le moteur à double axe fermé peut réaliser le mouvement dans deux directions différentes, verticalement et horizontalement.Applique généralement aux systèmes de suivi solaire à double axe ou à certains équipements de machines ayant des conditions de fonctionnement similaires.
Traction verticale de type vermifuge
Les engrenages à vermifuges VE désignent l'entraînement à virage d'installation verticale; s'appliquent principalement aux conditions de travail élevées requises pour les occasions à l'épreuve de la poussière, de la pluie et de la corrosion..1°.
Il présente l'avantage d'économiser de l'espace sur l'équipement, d'avoir une capacité de charge maximale, une conception compacte, une longue durée de vie et des coûts d'entretien réduits.
Données de performance
| Modèle | Ratio | Le couple de sortie nominal (N.m.) | Le couple d'inclinaison (N.m.) | Le couple de maintien (N.m.) | Charge axiale (kN) | Charge radiale (kN) | Efficacité | Précision (°) | Auto-verrouillage | Poids (kg) |
| 3 pouces | 31:1 | 600 | 1500 | 1800 | 22 | 15 | 40% | ≤ 01 | - Oui, oui. | 12 |
| 5 pouces | 37:1 | 800 | 5000 | 9200 | 16 | 27 | 40% | ≤ 01 | - Oui, oui. | 18 |
| 7 pouces | 57:1 | 1750 | 7000 | 13200 | 34 | 58 | 40% | ≤ 01 | - Oui, oui. | 32 |
| 8 pouces | 51:1 | 2250 | 11200 | 20400 | 50 | 80 | 40% | ≤ 01 | - Oui, oui. | 28 |
| 9 pouces | 61:1 | 2250 | 16000 | 30800 | 60 | 130 | 40% | ≤ 01 | - Oui, oui. | 52 |
| 12 pouces | 78:1 | 4300 | 25000 | 40560 | 77 | 190 | 40% | ≤ 01 | - Oui, oui. | 65 |
| 14 pouces | 85:1 | 5600 | 48000 | 44200 | 110 | 230 | 40% | ≤ 01 | - Oui, oui. | 88 |
| 17 pouces | 102:1 | 6750 | 67000 | 53040 | 142 | 390 | 40% | ≤ 01 | - Oui, oui. | 135 |
| 21 pouces | 125:1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | ≤ 01 | - Oui, oui. | 192 |
| 25 pouces | 150:1 | 21450 | 112000 | 89000 | 476 | 950 | 40% | ≤ 01 | - Oui, oui. | 251 |
Application du projet
L'entraînement à virage est un produit parfait pour l'application qui nécessite une résistance au couple de rotation.
Slew Drive For Solar: il est conçu pour la rotation des panneaux solaires photovoltaïques et améliore l'efficacité de la production d'énergie.
Pour les générateurs éoliens: les moteurs pivotants sont utilisés pour faire pivoter le piédestal des éoliennes
Pour les machines de construction Application: largement appliquée sur les grues de camions montées, les plates-formes de travail aériennes, les grues de quai, les prises de bois
Pour le marché industriel: Automatisation/ligne de montage, bras robotisé
Pour le satellite: la propulsion par gravité peut être utilisée pour les communications spatiales et les systèmes de positionnement mondial dans une antenne satellite
