Détails sur le produit:
|
| Modèle: | VE7 » | Rapport de vitesse: | 57:1 |
|---|---|---|---|
| couple de sortie nominal: | 1750Nm | Le couple de maintien: | 13200Nm |
| Couple d'inclinaison: | 7000Nm | Logement fermé: | - Oui, oui. |
| Puissance d'entrée: | AC/DC | Voltage d'entrée: | 24 V |
| Mettre en évidence: | vertical worm gear slew drive,envelope worm gear slew drive,CE slew drive for solar tracker |
||

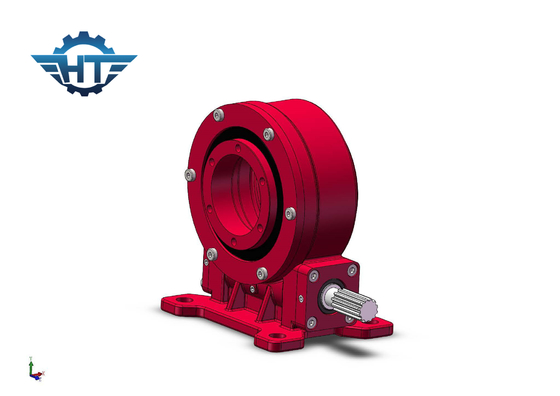

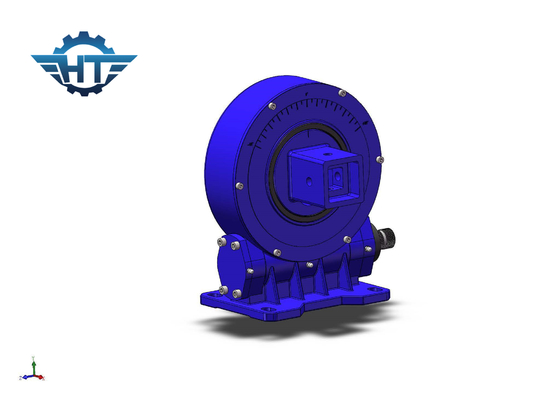

CE Enveloppe verticale à roue de verrouillage pour traceur solaire
Description de l'entraînement à chenille de l'enveloppe
Comme le composant central du dispositif d'entraînement adopte un roulement de virage, il peut supporter simultanément les effets de la force axiale, de la force radiale et du moment d'inclinaison.Comparé aux produits rotatifs traditionnels, il présente les caractéristiques d'une installation simple, d'une maintenance facile et d'une économie d'espace d'installation dans une plus grande mesure.
Données techniques de l'entraînement pivotant VE
| Modèle | Ratio | Le couple de sortie nominal (N.m.) | Le couple d'inclinaison (N.m.) | Le couple de maintien (N.m.) | Charge axiale (kN) | Charge radiale (kN) | Efficacité | Précision (°) | Auto-verrouillage | Poids (kg) |
| 3 pouces | 31:1 | 600 | 1500 | 1800 | 22 | 15 | 40% | ≤ 01 | - Oui, oui. | 12 |
| 5 pouces | 37:1 | 800 | 5000 | 9200 | 16 | 27 | 40% | ≤ 01 | - Oui, oui. | 18 |
| 7 pouces | 57:1 | 1750 | 7000 | 13200 | 34 | 58 | 40% | ≤ 01 | - Oui, oui. | 32 |
| 8 pouces | 51:1 | 2250 | 11200 | 20400 | 50 | 80 | 40% | ≤ 01 | - Oui, oui. | 28 |
| 9 pouces | 61:1 | 2250 | 16000 | 30800 | 60 | 130 | 40% | ≤ 01 | - Oui, oui. | 52 |
| 12 pouces | 78:1 | 4300 | 25000 | 40560 | 77 | 190 | 40% | ≤ 01 | - Oui, oui. | 65 |
| 14 pouces | 85:1 | 5600 | 48000 | 44200 | 110 | 230 | 40% | ≤ 01 | - Oui, oui. | 88 |
| 17 pouces | 102:1 | 6750 | 67000 | 53040 | 142 | 390 | 40% | ≤ 01 | - Oui, oui. | 135 |
| 21 pouces | 125:1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | ≤ 01 | - Oui, oui. | 192 |
| 25 pouces | 150:1 | 21450 | 112000 | 89000 | 476 | 950 | 40% | ≤ 01 | - Oui, oui. | 251 |
Les avantages
1- Un couple de retenue élevé pour améliorer la sécurité du système de suivi solaire
2. 360 degrés ou +60~-60 rang de rotation, ou selon la demande du client
3Enveloppant le moteur de ver à l' intérieur
4. contact de plusieurs dents pour assurer une charge élevée
5Fonction de verrouillage automatique
Services personnalisés
1- Conception spéciale basée sur différentes applications et projets
2Il est possible de faire correspondre différents types de moteurs, tels que moteurs hydrauliques, moteurs pas à pas, moteurs électriques, etc.
3. Différentes couleurs sont disponibles en fonction du code RAL; notre couleur standard est RAL 9006.
Glossaire des paramètres clés
Temps de inclinaison:Ce couple est la charge gravitationnelle multipliée par la distance entre la position de la charge et le centre du roulement de pivotement.Le moteur de virage sera renversé..
Charge radiale:La charge verticale par rapport à l'axe du roulement de virage
Charge axiale:La charge parallèle à l'axe du roulement de rotation
Le couple de maintien:Il s'agit du couple inverse.Lorsque l'entraînement tourne à l'envers et que les pièces ne sont pas endommagées,le couple maximal atteint est appelé couple de maintien,il est également considéré comme couple cassé.
Autolocalisation:Ce n'est que lorsqu'il y a une charge que l'entraînement de rotation n'est pas en mesure de tourner à l'envers et est donc appelé auto-verrouillage.
