Détails sur le produit:
|
| Matériel: | 50Mn, 42CrMo | Modèle: | 7 pouces |
|---|---|---|---|
| Rapport de vitesse: | 51:1 | Efficacité: | 40% |
| Précise: | ≤ 0,1 | Conducteur: | Moteur électrique |
| Couleur: | Comme demandé | Le couple de maintien: | 39kNm |
| Mettre en évidence: | C3 Coating Solar Slew Drive,Vertical Solar Slew Drive,7 inch Solar Slew Drive |
||

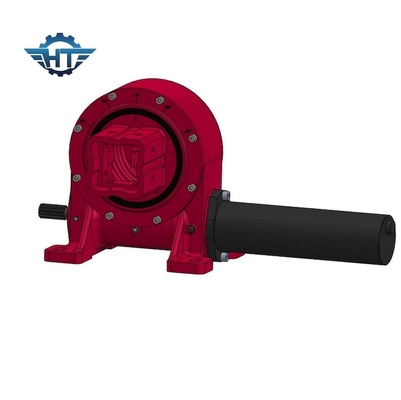

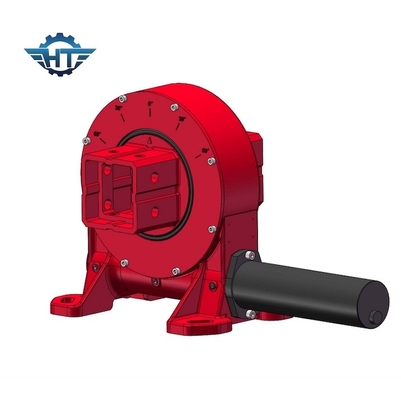

Ve verticale C3 revêtement de l' entraînement à traction solaire avec double enveloppe de ver pour les traqueurs photovoltaïques
Description de l'entraînement de pivotement à ver à double enveloppe
Notre société possède des connaissances approfondies et une expérience de 10 ans dans la conception, le développement et la fabrication d'entraînements de rotation.Notre équipe est spécialisée dans la recherche et le développement dans ce domaine particulier et couvre les domaines des technologies de suivi pour les systèmes photovoltaïques, des centrales solaires concentrées, du génie mécanique et de la technologie des engins de rotation.
Fiche de données pour les entraînements pivotants de la série VE
| Modèle | Ratio | Le couple de sortie nominal | Le couple d'inclinaison | Charge axiale | Charge radiale | Le couple de maintien | Efficacité | Précision | Auto-verrouillage | Le poids |
| N.m. | N.m. | KN | KN | N.m. | degré | - Oui, oui. | en kg | |||
| 3 pouces | 31:1 | 300 | 1500 | 3.6 | 15 | 7000 | 40% | ≤ 01 | - Oui, oui. | 13 kg |
| 5 pouces | 37:1 | 637.5 | 5000 | 16 | 27 | 9200 | 40% | ≤ 01 | - Oui, oui. | 18 kg |
| 7 pouces | 57:1 | 1750 | 7000 | 34 | 58 | 13200 | 40% | ≤ 01 | - Oui, oui. | 28 kg |
| 8 pouces | 51:1 | 2250 | 11200 | 50 | 80 | 20400 | 40% | ≤ 01 | - Oui, oui. | 35 kg ou plus |
| 9 pouces | 61:1 | 4300 | 16000 | 60 | 130 | 27200 | 40% | ≤ 01 | - Oui, oui. | 51 kg |
| 12 pouces | 78:1 | 5600 | 25000 | 77 | 190 | 40560 | 40% | ≤ 01 | - Oui, oui. | 61 kg |
| 14 pouces | 85:1 | 6750 | 48000 | 110 | 230 | 44200 | 40% | ≤ 01 | - Oui, oui. | 78 kg ou plus |
| 17 pouces | 102:1 | 9460 | 67000 | 142 | 390 | 53040 | 40% | ≤ 01 | - Oui, oui. | 105 kg |
| 21 pouces | 125:1 | 16000 | 89000 | 337 | 640 | 65000 | 40% | ≤ 01 | - Oui, oui. | 185 kg |
| 25 pouces | 150:1 | 21450 | 112000 | 476 | 950 | 89000 | 40% | ≤ 01 | - Oui, oui. | 244 kg |
Les avantages
Temps de réaction rapide
Je suis désolée.Expérience de longue date dans le contrôle intelligent des procédés pour la production de masse ainsi que dans le développement de produits orientés vers le client.
Différents types
Le moteur à inclinaison (type fermé, type vertical, type à double axe,Type de précision) Le moteur de pivotement à ver de sablier est basé sur le roulement de pivotement avec un couple de moment d'inclinaison fort et une fonction d'auto-verrouillage statiqueBeaucoup de surfaces de contact avec les dents sont spécialement conçues pour conduire des charges élevées.
Qualité stable
Nous avons mis en place des points critiques d'inspection de la qualité, nous avons mis en place des instructions d'inspection de la qualité pour contrôler strictement les processus clés.Nous utilisons une haute précision et calibrage de jauge de mesure.
Tirage des ventes
Pour plus de détails sur les paramètres techniques du produit, veuillez nous contacter pour le catalogue du produit et les dessins détaillés de vente.
Applications
L'entraînement du roulement à pivotement vertical est généralement installé perpendiculairement au sol et est largement utilisé dans divers projets de production d'énergie photovoltaïque,comme la production d'énergie par parabole ou par Csp, génération d'énergie CSP fresnel, système de suivi solaire à axe unique plat, système de suivi solaire oblique, avec une grande précision, généralement ce modèle avec boîtier fermé,il peut empêcher la poussière et l'eau de pénétrer à l'intérieur.
