Détails sur le produit:
|
| Modèle: | 9 pouces | Rapport de vitesse: | 61:1 |
|---|---|---|---|
| Efficacité: | 40% | MOTEUR: | moteur électrique |
| Type: | Verticale montée | Application: | Système de piste simple plat d'axe |
| Precison: | 0,15 degrés | Service d'OEM: | Disponible |
| Mettre en évidence: | Commande simple de pivotement d'axe d'OEM,Commande de pivotement de verticale de moteur électrique,Commande de pivotement de moteur d'OEM |
||

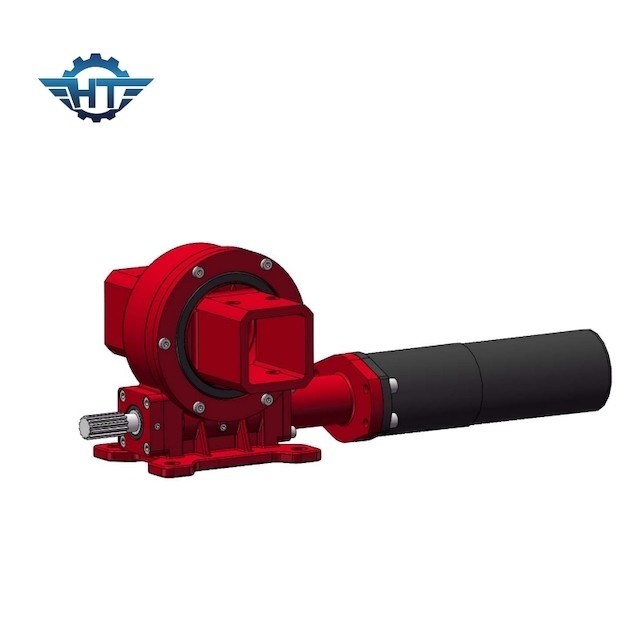

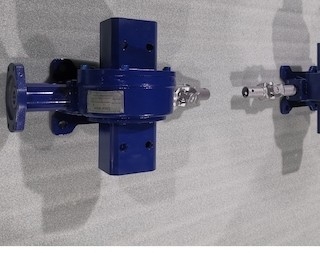

La verticale VE9 a monté des commandes de pivotement pour le système de piste simple plat d'axe de champ ouvert
Description incluse d'entraînement de pivotement
Des commandes incluses de pivotement peuvent être divisées par exactitude différente : type normal de contrecoup, petit type de contrecoup. Il peut être également divisé en montant des méthodes : type vertical, double type d'axe. La commande de pivotement est basée sur l'individu fermant à clef l'engrenage à vis sans fin avec le moment de inclinaison fort et la fonction à verrouillage automatique statique. Le contact dentaire multi est conçu particulièrement pour conduire la charge élevée.
| Modèle : | VE9 | Point d'origine | Changzhou, Chine |
| Marque | HANGTUO | Type | Inclus |
| Matériel | 42CrMo, 50Mn | Couple de sortie | 2250 N.m |
| Inclinaison du couple de moment | 16 KN.m | Tenir le couple | 80 KN.m |
| Estimation axiale statique | 60 KN | Estimation radiale statique | 130 KN |
| Estimation axiale dynamique | 30 KN | Estimation radiale dynamique | 65 KN |
| Rapport de vitesse | 61:1 | Efficacité | 40% |
Modèle Performance Parameters du VE
| Modèle Performance Parameters du VE | ||||||||||||
| Modèle | Couple de sortie évaluée (N.m) | Tenant le couple (kN.m) | Inclinant le couple (kN.m) | Charge axiale (kN) | Charge radiale (kN) | Rapport | Efficacité |
Précision (Degré) |
IP | TEP fonctionnante (℃) | À verrouillage automatique | Poids (kilogrammes) |
| 3" | 806 | 9 | 5 | 22 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 12kg |
| 5" | 962 | 30 | 6 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 18kg |
| 7" | 7344 | 60 | 10 | 34 | 58 | 51:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 32kg |
| 8" | 8000 | 70 | 14 | 50 | 80 | 50:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 28kg |
| 9" | 8784 | 80 | 16 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 52kg |
| 12" | 11232 | 100 | 25 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 65kg |
| 14" | 12240 | 120 | 48 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 88 kilogrammes |
| 17" | 14688 | 136 | 67 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 135 kilogrammes |
| 21" | 18000 | 140 | 89 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 192 kilogrammes |
| 25" | 21600 | 150 | 112 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 251 kilogrammes |
Applications
Double cheminement d'axe
le Double-axe dépistant, avec deux haches se déplaçant en même temps, peut être réalisé avec deux commandes horizontales de pivotement, ou une commande vertical-horizontale de pivotement pour réaliser le cheminement, qui peut s'assurer que le panneau solaire est toujours perpendiculaire aux rayons du soleil, ainsi le cheminement de double-axe améliore l'efficacité de la production d'électricité solaire. Il peut être augmenté de 35%-45%.
