Détails sur le produit:
|
| Le type: | Tracteur à chenille | Le lieu d'origine: | Changzhou, Chine (continent) |
|---|---|---|---|
| Moteur: | Moteur à courant continu sans balai | Caractéristique: | Entièrement fermé |
| Matériel: | 42CrMo ou 50Mn | Garantie: | 5 à 10 ans |
| Taille: | 3 à 25 pouces | Application du projet: | Système d'énergie solaire |
| Mettre en évidence: | VE9 Compact slew drive gearbox,24V Reducer slew drive gearbox,solar energy slew drive gearbox |
||

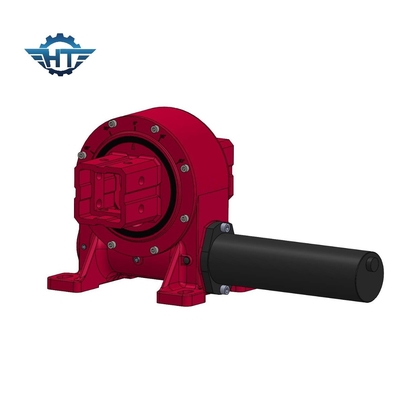

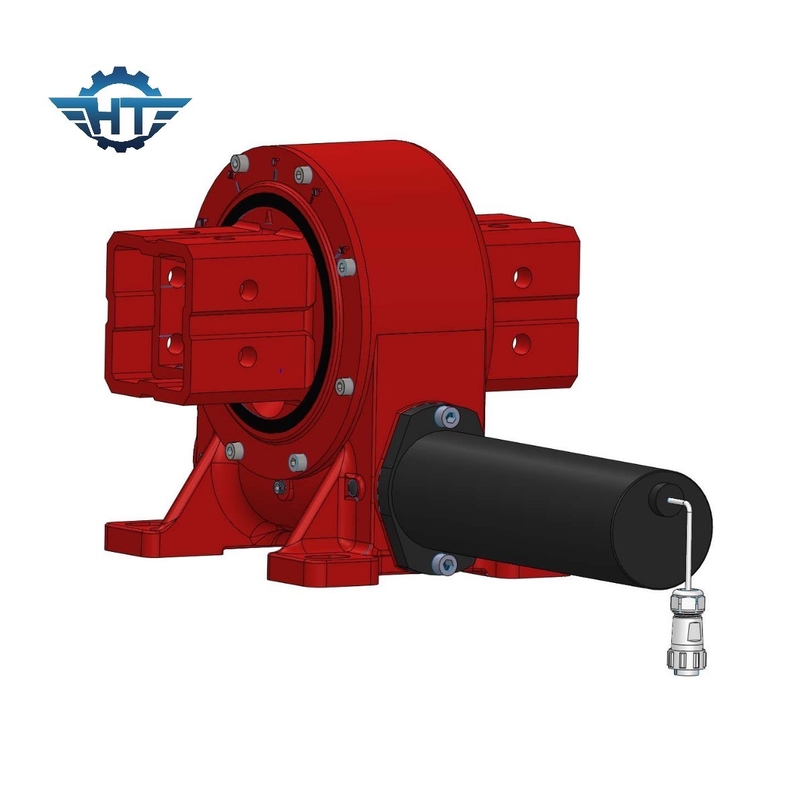

VE9 Compact Worm Gearbox Slewing Drive avec réducteur de boîte de vitesses 24V pour l'énergie solaire
Description de l'entraînement à chenille
Un entraînement à traction est conçu pour gérer des charges radiales ou axiales utilisant un couple de rotation élevé.Énergie solaire concentrée et autres applications nécessitant une résistance inlassable combinée à une technologie de virage de précision sans faille pour la sécurité et la précision.
Le moteur à axe unique est utilisé dans un système de suivi à axe unique plat, dont le support est un système de suivi nord-sud, est-ouest.l'entraînement de l'écrou, entraîné par un moteur, supportera un couple élevé pour entraîner l'ensemble du système, de sorte que le système puisse suivre l'azimut du soleil, dans la mesure du possible pour améliorer l'irradiation du soleil à la surface du module photovoltaïque, et ainsi augmenter la production d'énergie.
Ceci est principalement basé sur le principe de conception du système de suivi, en raison de l'impact de la rotation de la terre, pour un emplacement fixe sur la Terre, le cycle solaire tout au long de l'année,son angle d'éclairage change également constammentLe système de suivi solaire est installé pour maintenir les panneaux solaires en position de suivre le soleil et augmenter la quantité de rayonnement solaire reçue par les panneaux photovoltaïques.en augmentant ainsi la capacité globale des systèmes de production d'énergie solaire photovoltaïque.
Les données techniques de la boîte de vitesses à chenilles VE
| Modèle | Ratio | Le couple de sortie nominal (N.m.) | Le couple d'inclinaison (N.m.) | Le couple de maintien (N.m.) | Charge axiale (kN) | Charge radiale (kN) | Efficacité | Précision (°) | Auto-verrouillage | Poids (kg) |
| 3 pouces | 31:1 | 600 | 1500 | 1800 | 22 | 15 | 40% | ≤ 01 | - Oui, oui. | 12 |
| 5 pouces | 37:1 | 800 | 5000 | 9200 | 16 | 27 | 40% | ≤ 01 | - Oui, oui. | 18 |
| 7 pouces | 57:1 | 1750 | 7000 | 13200 | 34 | 58 | 40% | ≤ 01 | - Oui, oui. | 32 |
| 8 pouces | 51:1 | 2250 | 11200 | 20400 | 50 | 80 | 40% | ≤ 01 | - Oui, oui. | 28 |
| 9 pouces | 61:1 | 2250 | 16000 | 30800 | 60 | 130 | 40% | ≤ 01 | - Oui, oui. | 52 |
| 12 pouces | 78:1 | 4300 | 25000 | 40560 | 77 | 190 | 40% | ≤ 01 | - Oui, oui. | 65 |
| 14 pouces | 85:1 | 5600 | 48000 | 44200 | 110 | 230 | 40% | ≤ 01 | - Oui, oui. | 88 |
| 17 pouces | 102:1 | 6750 | 67000 | 53040 | 142 | 390 | 40% | ≤ 01 | - Oui, oui. | 135 |
| 21 pouces | 125:1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | ≤ 01 | - Oui, oui. | 192 |
| 25 pouces | 150:1 | 21450 | 112000 | 89000 | 476 | 950 | 40% | ≤ 01 | - Oui, oui. | 251 |
Données moteurs
Voltage nominal V/DC: 24vdc
Velocité à vide RPM: 1200 ± 10%
Le courant à vide A: <0,1 A
Le couple nominal N.M.: 0.12
Velocité RPM: 800 ± 10%
Courant de charge A: < 1A
Puissance nominale W: < 10 W
Paramètre de sortie de l'engrenage:
Rapport de vitesse: 399:1
Le couple de sortie nominal N.M.: 32
Vitesse de sortie RPM: 2 ± 0.5
Résultats de la salle: 2
Type de hall: 40F/39
Voltage d'entrée du hall V: 5 ~ 24
Définition du fil:
1Rouge épais:
2- Le moteur...
3Jaune Vert: GND
4Jaune fin: salle B.
5Le rouge fin: salle + 24V
6- Noir fin: le hall GND
7Le vert fin: le hall A.
